MC74LVX245DTR2

ON Semiconductor(安森美) 电子元器件分类

八路总线收发器可承受5V电压输入 Octal Bus Transceiver With 5 V−Tolerant Inputs

Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-TSSOP

得捷:
IC TXRX NON-INVERT 3.6V 20TSSOP

贸泽:
Bus Transceivers 2-5.5V Octal Bus

艾睿:
Bus XCVR Single 8-CH 3-ST Automotive 20-Pin TSSOP T/R

MC74LVX245DTR2中文资料参数规格

技术参数

电路数 8

通道数 8

位数 8

耗散功率 180 mW

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 180 mW

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

MC74LVX245DTR2引脚图与封装图

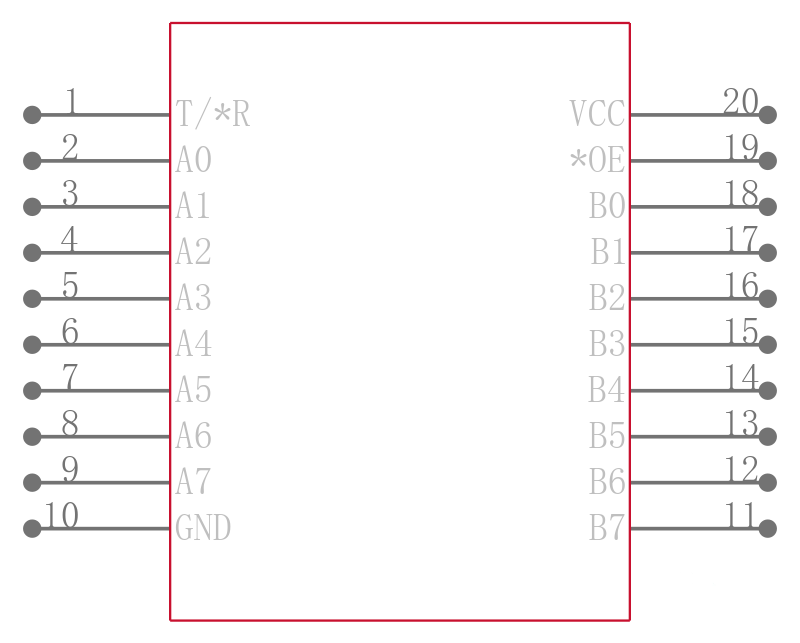

MC74LVX245DTR2引脚图

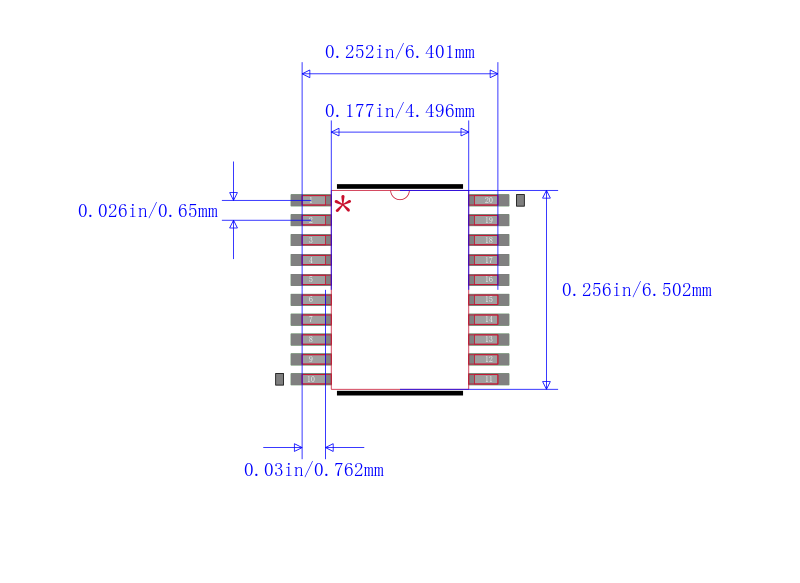

MC74LVX245DTR2封装图

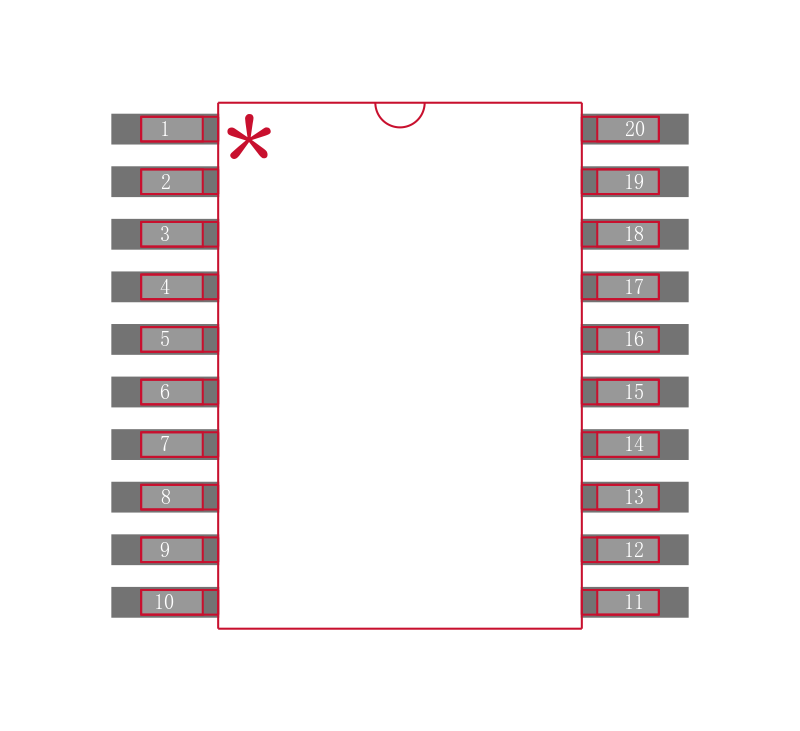

MC74LVX245DTR2封装焊盘图

在线购买MC74LVX245DTR2

型号	制造商	描述	购买
MC74LVX245DTR2	ON Semiconductor 安森美	八路总线收发器可承受5V电压输入 Octal Bus Transceiver With 5 V−Tolerant Inputs	搜索库存

替代型号MC74LVX245DTR2

型号/品牌/封装	代替类型	描述	替代型号对比
型号： MC74LVX245DTR2 品牌： ON Semiconductor 安森美封装： 20-TSSOP 8Bit 20Pin	当前型号	八路总线收发器可承受5V电压输入 Octal Bus Transceiver With 5 V−Tolerant Inputs	当前型号
型号： 74LVX245MTC 品牌：安森美封装： TSSOP-20	完全替代	ON Semiconductor 74LVX245MTC 双 16位非反相总线收发器, 20引脚 TSSOP封装	MC74LVX245DTR2和74LVX245MTC的区别
型号： 74LVX245MTCX 品牌：安森美封装：	完全替代	收发器, 3态, 双向, 2 V至3.6 V, TSSOP-20	MC74LVX245DTR2和74LVX245MTCX的区别
型号： MC74LVX245DT 品牌：安森美封装： 20TSSOP	完全替代	低电压CMOS LOW-VOLTAGE CMOS	MC74LVX245DTR2和MC74LVX245DT的区别
