MAX9918ASA+

MAX9918ASA+

数据手册.pdf
Maxim Integrated(美信) 电子元器件分类

Maxim Integrated### 电流感应放大器电流感应放大器的电压输出与极低值电阻器的电压降成比例，通常在高电流电源导轨。 因此可测量电源导轨的电流。

电流感应放大器，

电流感应放大器的电压输出与极低值电阻器的电压降成比例，通常在高电流电源导轨。 因此可测量电源导轨的电流。


得捷:
IC CURRENT SENSE 1 CIRCUIT 8SOIC


立创商城:
MAX9918ASA


欧时:
Maxim MAX9918ASA+ 单 电流感应放大器, 轨至轨输出, 8引脚 SOIC封装


e络盟:
电流检测放大器, 精准单/双向, 1个放大器, 250 µA, NSOIC, 8 引脚, -40 °C, 125 °C


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX9918ASA+  Current Sense Amplifier, Precision Uni/Bidirectional, 1 Amplifier, 250 µA, NSOIC, 8 Pins, -40 °C


DeviceMart:
IC AMPLIFIER R-R OUTPUT 8SOIC


MAX9918ASA+中文资料参数规格
技术参数

电源电压DC 4.50V min

供电电流 1 mA

电路数 1

针脚数 8

共模抑制比 96 dB

带宽 75 kHz

输入补偿电压 140 µV

输入偏置电流 250 µA

工作温度Max 125 ℃

工作温度Min -40 ℃

3dB带宽 75 kHz

共模抑制比Min 96 dB

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.98 mm

宽度 3.99 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Signal Processing, Sensing & Instrumentation, 传感与仪器, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MAX9918ASA+引脚图与封装图

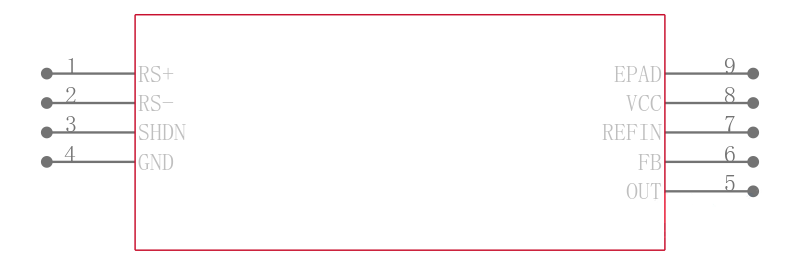

MAX9918ASA+引脚图

MAX9918ASA+引脚图

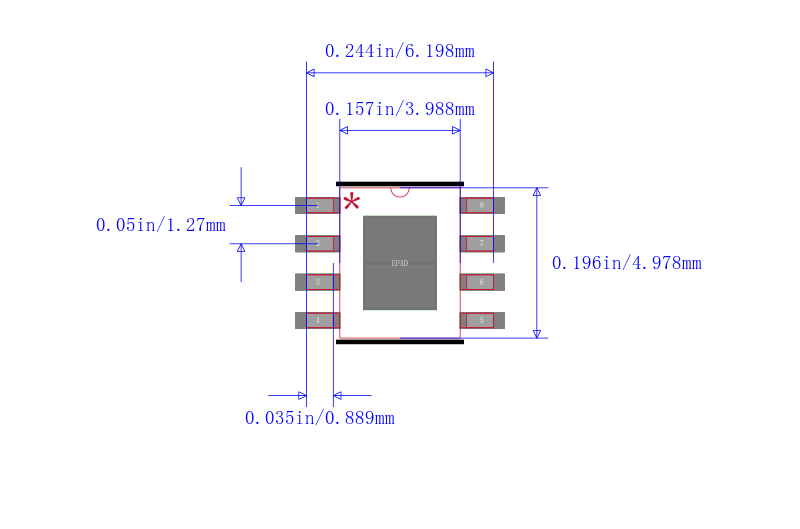

MAX9918ASA+封装图

MAX9918ASA+封装图

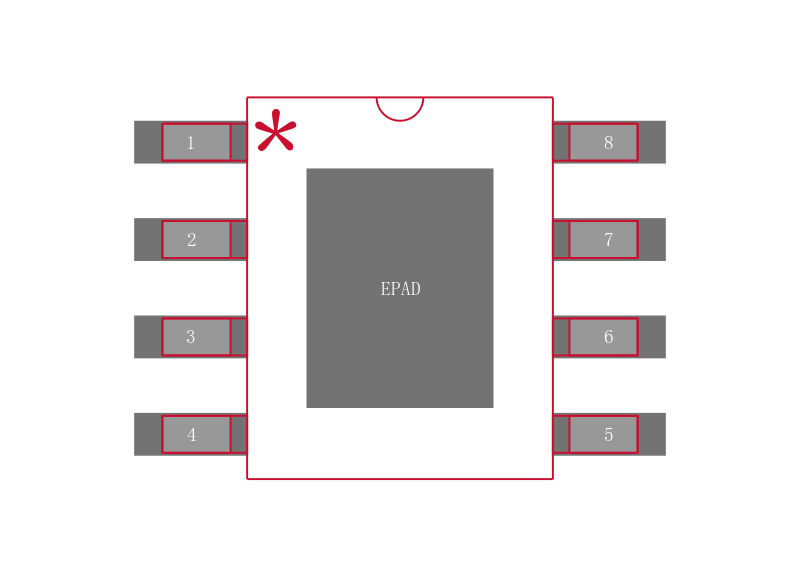

MAX9918ASA+封装焊盘图

MAX9918ASA+封装焊盘图
