MC74ACT138DTR2G
数据手册.pdfON Semiconductor(安森美)
电子元器件分类
MC74ACT138DTR2G中文资料参数规格
技术参数
电源电压DC 4.50V min
无卤素状态 Halogen Free
输出接口数 8
电路数 4
针脚数 16
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
长度 5.1 mm
宽度 4.5 mm
高度 1.05 mm
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
MC74ACT138DTR2G引脚图与封装图
MC74ACT138DTR2G引脚图
MC74ACT138DTR2G封装图

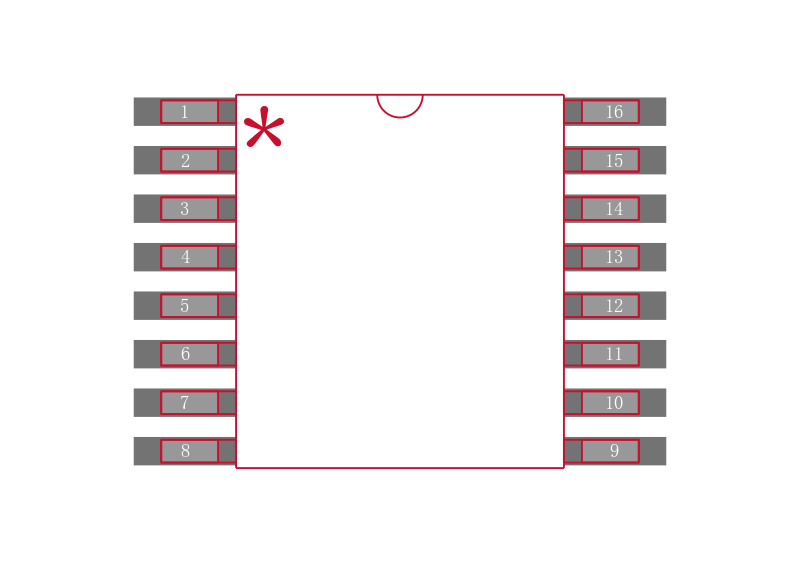

MC74ACT138DTR2G封装焊盘图
在线购买MC74ACT138DTR2G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74ACT138DTR2G | ON Semiconductor 安森美 | ON SEMICONDUCTOR MC74ACT138DTR2G 芯片, 解码器/信号分离器, 1:8, TSSOP-16 | 搜索库存 |
替代型号MC74ACT138DTR2G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74ACT138DTR2G 品牌： ON Semiconductor 安森美 封装： TSSOP 4.5V 16Pin | 当前型号 | ON SEMICONDUCTOR MC74ACT138DTR2G 芯片, 解码器/信号分离器, 1:8, TSSOP-16 | 当前型号 |
| 型号： MC74LCX138DTR2G 品牌： 安森美 封装： TSSOP 16Pin | 类似代替 | 3-8线译码器 | MC74ACT138DTR2G和MC74LCX138DTR2G的区别 |
| 型号： CD74HC238PWR 品牌： 德州仪器 封装： TSSOP 8Bit 2V to 6V 16Pin | 功能相似 | TEXAS INSTRUMENTS CD74HC238PWR 芯片, 3至8路译码器/信号分离器, TSSOP-16 | MC74ACT138DTR2G和CD74HC238PWR的区别 |
| 型号： SN74LVC138ADR 品牌： 德州仪器 封装： SOIC 8Bit 2V to 3.6V 16Pin | 功能相似 | TEXAS INSTRUMENTS SN74LVC138ADR 芯片, 解码器/信号分离器, 3:8, SOIC-16 | MC74ACT138DTR2G和SN74LVC138ADR的区别 |
