MC74AC138DR2G
数据手册.pdfON Semiconductor(安森美)
电子元器件分类
MC74AC138DR2G中文资料参数规格
技术参数
电源电压DC 5.00 V
无卤素状态 Halogen Free
输出接口数 8
电路数 4
通道数 1
针脚数 16
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 10 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
MC74AC138DR2G引脚图与封装图

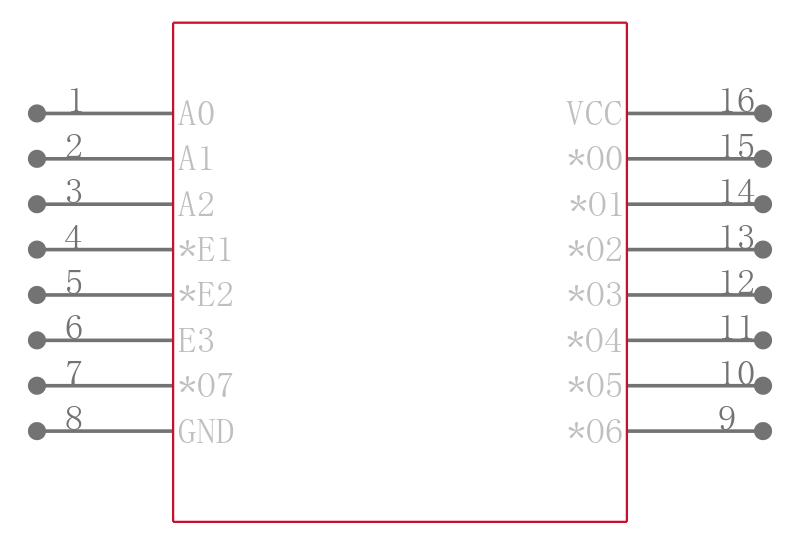

MC74AC138DR2G引脚图

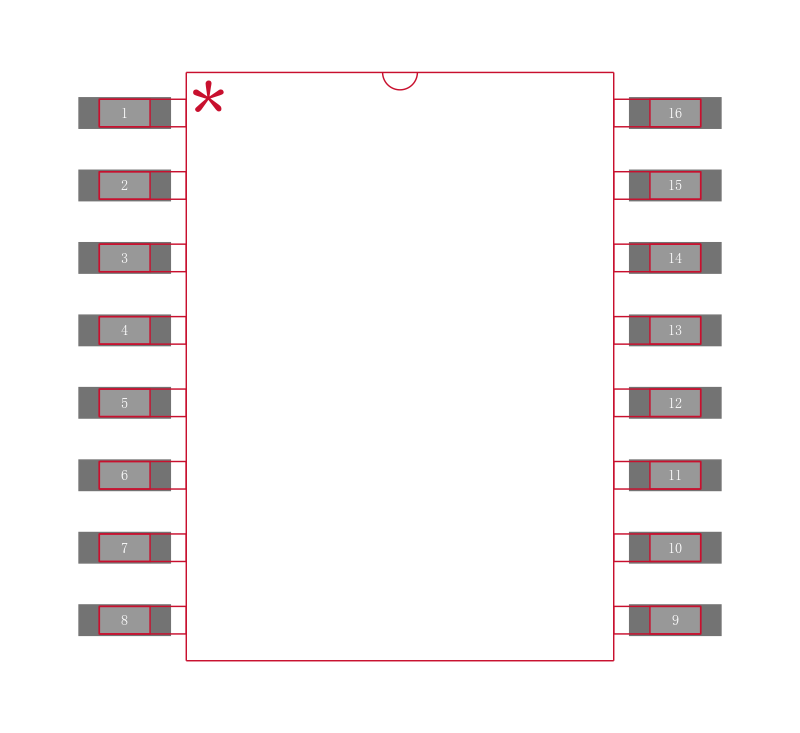

MC74AC138DR2G封装图

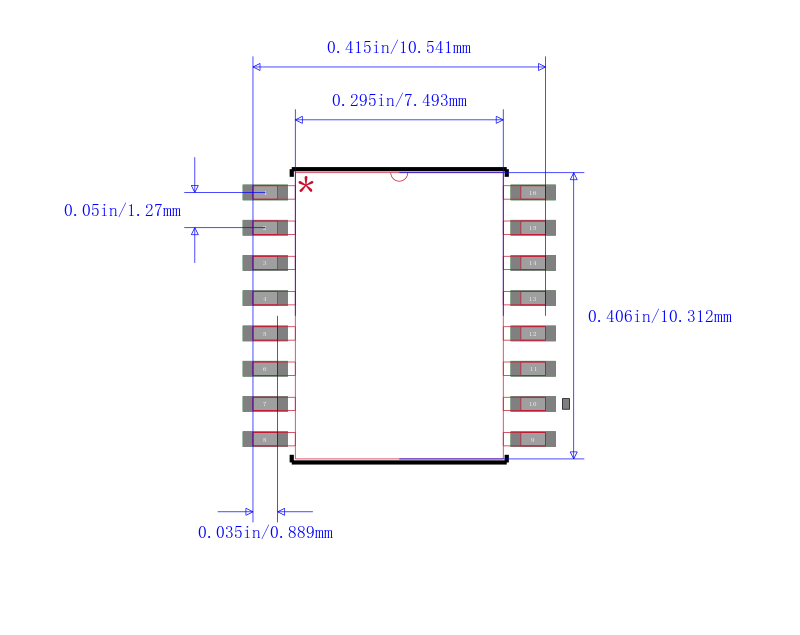

MC74AC138DR2G封装焊盘图
