MC74HCT273ADWR2G中文资料参数规格
技术参数
频率 20 MHz
电源电压DC 5.00 V
无卤素状态 Halogen Free
输出接口数 8
输出电流 4.00 mA
电路数 1
通道数 8
时钟频率 30 MHz
位数 8
极性 Non-Inverting
输入数 8
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
宽度 7.6 mm
封装 SOIC-20
物理参数
工作温度 -55℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
MC74HCT273ADWR2G引脚图与封装图

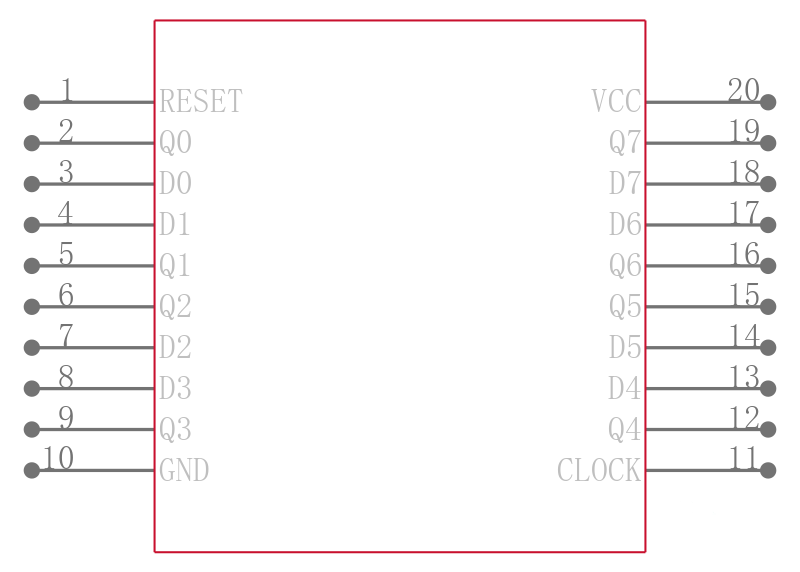

MC74HCT273ADWR2G引脚图

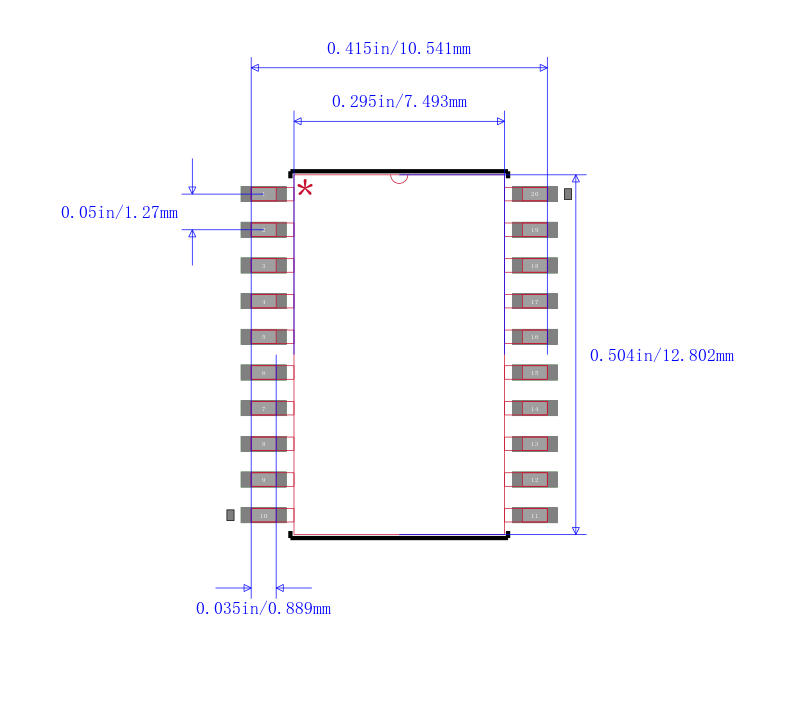

MC74HCT273ADWR2G封装图

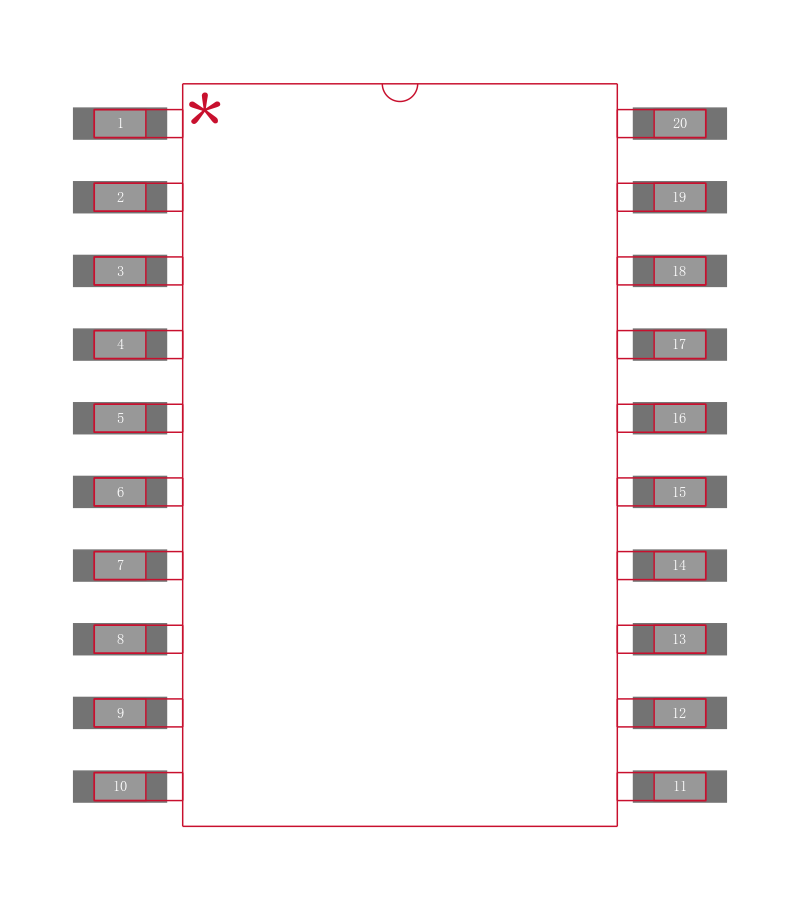

MC74HCT273ADWR2G封装焊盘图
在线购买MC74HCT273ADWR2G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74HCT273ADWR2G | ON Semiconductor 安森美 | MC74HCT273A 系列 4.5 至 5.5 V 八通道 D 型 触发器 - SOIC-20W | 搜索库存 |
替代型号MC74HCT273ADWR2G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74HCT273ADWR2G 品牌： ON Semiconductor 安森美 封装： SOIC-W 8Bit 5V 20Pin | 当前型号 | MC74HCT273A 系列 4.5 至 5.5 V 八通道 D 型 触发器 - SOIC-20W | 当前型号 |
| 型号： MC74HCT273ADWG 品牌： 安森美 封装： SOIC 8Bit 4.5V 20Pin | 类似代替 | ON SEMICONDUCTOR MC74HCT273ADWG 触发器, 非反相, 正沿, D, 25 ns, 30 MHz, 4 mA, SOIC, 20 引脚 新 | MC74HCT273ADWR2G和MC74HCT273ADWG的区别 |
| 型号： MM74HCT273WM 品牌： 安森美 封装： SOIC | 类似代替 | 触发器, 复位, 非反相, 正沿, D, 20 ns, 68 MHz, 4.8 mA, SOIC, 20 引脚 | MC74HCT273ADWR2G和MM74HCT273WM的区别 |
| 型号： SN74HCT273DWR 品牌： 德州仪器 封装： SOIC 8Bit 4.5V to 5.5V 20Pin | 功能相似 | TEXAS INSTRUMENTS SN74HCT273DWR 八触发器 | MC74HCT273ADWR2G和SN74HCT273DWR的区别 |
