MC74LVX8053DR2G

MC74LVX8053DR2G

数据手册.pdf

74LVX 系列，ON Semiconductor高级高速低电压 CMOS 逻辑 工作电压范围：2.7 至 5.5V 7V 容差的输入 ### 74LVX 系列

74LVX 系列，

高级高速低电压 CMOS 逻辑

工作电压范围：2.7 至 5.5V

7V 容差的输入

### 74LVX 系列


得捷:
IC MUX/DEMUX TRIPLE 2X1 16SOIC


立创商城:
MC74LVX8053DR2G


欧时:
### 74LVX 系列，ON Semiconductor高级高速低电压 CMOS 逻辑 工作电压范围：2.7 至 5.5V 7V 容差的输入 ### 74LVX 系列


艾睿:
Analog Multiplexer Triple 2:1 16-Pin SOIC T/R


Allied Electronics:
MC74LVX8053DR2G, Multiplexer Triple 2:1, 2.5 - 6 V, 16-Pin SOIC


安富利:
Analog Multiplexer Triple 2:1 16-Pin SOIC T/R


Chip1Stop:
Analog Multiplexer Triple 2:1 16-Pin SOIC T/R


Verical:
Analog Multiplexer Triple 2:1 16-Pin SOIC T/R


Win Source:
Analog Multiplexer / Demultiplexer High−Performance Silicon−Gate CMOS


MC74LVX8053DR2G中文资料参数规格
技术参数

电源电压DC 3.00 V

无卤素状态 Halogen Free

输出接口数 3

触点类型 DPST

供电电流 40 µA

电路数 3

通道数 3

耗散功率 0.5 W

带宽 120 MHz

输入数 6

工作温度Max 85 ℃

工作温度Min -55 ℃

3dB带宽 120 MHz

耗散功率Max 500 mW

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC74LVX8053DR2G引脚图与封装图
MC74LVX8053DR2G引脚图

MC74LVX8053DR2G引脚图

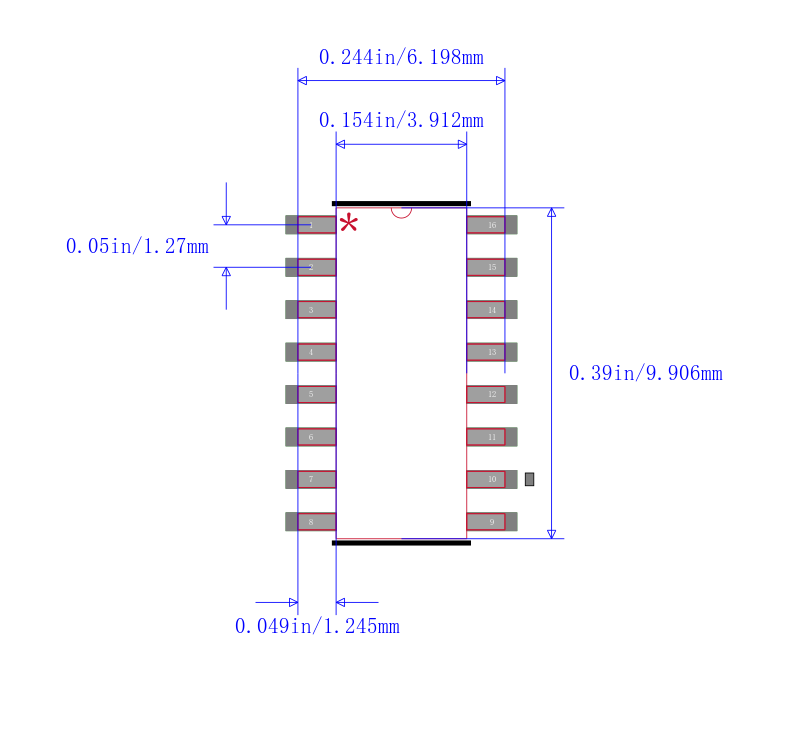

MC74LVX8053DR2G封装图

MC74LVX8053DR2G封装图

MC74LVX8053DR2G封装焊盘图

MC74LVX8053DR2G封装焊盘图

在线购买MC74LVX8053DR2G
型号 制造商 描述 购买
MC74LVX8053DR2G ON Semiconductor 安森美 74LVX 系列，ON Semiconductor 高级高速低电压 CMOS 逻辑 工作电压范围：2.7 至 5.5V 7V 容差的输入 ### 74LVX 系列 搜索库存
替代型号MC74LVX8053DR2G
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MC74LVX8053DR2G

品牌： ON Semiconductor 安森美

封装： SOIC 3V 16Pin

当前型号

74LVX 系列，ON Semiconductor高级高速低电压 CMOS 逻辑 工作电压范围：2.7 至 5.5V 7V 容差的输入 ### 74LVX 系列

当前型号

型号： MC74LVX8053MG

品牌： 安森美

封装： 16-SOIC

完全替代

模拟多路复用器/多路解复用器高性能硅栅CMOS Analog Multiplexer / Demultiplexer High−Performance Silicon−Gate CMOS

MC74LVX8053DR2G和MC74LVX8053MG的区别

型号： MC74HC4053ADG

品牌： 安森美

封装： SOIC 5V 16Pin

类似代替

ON SEMICONDUCTOR  MC74HC4053ADG  芯片, 74HC CMOS逻辑器件

MC74LVX8053DR2G和MC74HC4053ADG的区别

型号： MC74HC4051ADWG

品牌： 安森美

封装： SOIC-W 16Pin

类似代替

ON SEMICONDUCTOR  MC74HC4051ADWG  芯片, 模拟多路复用器/分离器, 8 X 1, SOIC-16

MC74LVX8053DR2G和MC74HC4051ADWG的区别
