MC74HC589ADR2G

MC74HC589ADR2G

数据手册.pdf

ON SEMICONDUCTOR  MC74HC589ADR2G  移位寄存器, HC系列, 并行至串行、串行至串行, 1元件, SOIC, 16 引脚, 2 V, 6 V 新

74HC 系列，

高速 CMOS 逻辑

工作电压：2 至 6 V

兼容性：输入 CMOS、输出 CMOS


得捷:
IC SHIFT REGISTR 8BIT 3ST 16SOIC


立创商城:
MC74HC589ADR2G


欧时:
### 74HC 系列，ON Semiconductor高速 CMOS 逻辑 工作电压 2.0 － 6.0 兼容性：输入 CMOS、输出 CMOS ### 74HC 系列


e络盟:
移位寄存器, HC系列, 并行至串行、串行至串行, 1元件, SOIC, 16 引脚, 2 V, 6 V


艾睿:
Shift Register Single 8-Bit Serial/Parallel to Serial Automotive 16-Pin SOIC T/R


Allied Electronics:
MC74HC589ADR2G; LOG CMOS SHIFT REG 8BIT


安富利:
Shift Register Single 8-Bit Serial/Parallel to Serial 16-Pin SOIC T/R


Chip1Stop:
Shift Register Single 8-Bit Serial/Parallel to Serial Automotive 16-Pin SOIC T/R


TME:
IC: digital; 8bit, shift register; SMD; SO16; Series: HC; 2÷6VDC


Verical:
Shift Register Single 8-Bit Serial/Parallel to Serial Automotive 16-Pin SOIC T/R


力源芯城:
8位串/并输入 串行输出移位寄存器3态输出


DeviceMart:
IC SHIFT REGISTR 8BIT 3ST 16SOIC


Win Source:
IC SHIFT REGISTR 8BIT 3ST 16SOIC


MC74HC589ADR2G中文资料参数规格
技术参数

电源电压DC 2.00V min

无卤素状态 Halogen Free

输出接口数 1

电路数 2

针脚数 16

位数 8

输入数 9

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

重量 0.0106557926608 kg

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC74HC589ADR2G引脚图与封装图

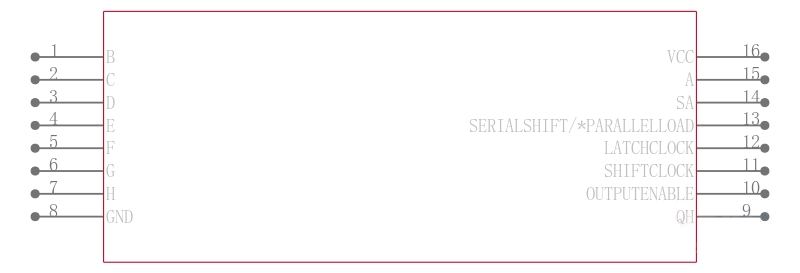

MC74HC589ADR2G引脚图

MC74HC589ADR2G引脚图

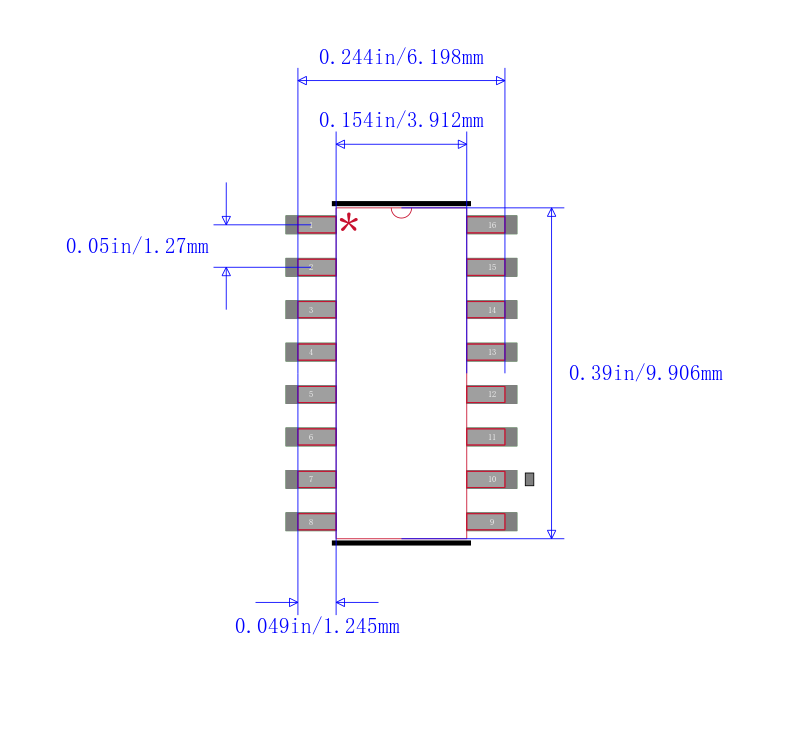

MC74HC589ADR2G封装图

MC74HC589ADR2G封装图

MC74HC589ADR2G封装焊盘图

MC74HC589ADR2G封装焊盘图

在线购买MC74HC589ADR2G
型号 制造商 描述 购买
MC74HC589ADR2G ON Semiconductor 安森美 ON SEMICONDUCTOR  MC74HC589ADR2G  移位寄存器, HC系列, 并行至串行、串行至串行, 1元件, SOIC, 16 引脚, 2 V, 6 V 新 搜索库存
替代型号MC74HC589ADR2G
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MC74HC589ADR2G

品牌： ON Semiconductor 安森美

封装： SOIC 2V 16Pin

当前型号

ON SEMICONDUCTOR  MC74HC589ADR2G  移位寄存器, HC系列, 并行至串行、串行至串行, 1元件, SOIC, 16 引脚, 2 V, 6 V 新

当前型号

型号： MC74HC589ADG

品牌： 安森美

封装： SOIC 2V 16Pin

完全替代

ON SEMICONDUCTOR  MC74HC589ADG  移位寄存器, HC系列, 并行至串行、串行至串行, 1元件, SOIC, 16 引脚, 2 V, 6 V 新

MC74HC589ADR2G和MC74HC589ADG的区别

型号： MC74HC589AFELG

品牌： 安森美

封装： 16-SOIC

完全替代

具有三态输出的高性能硅栅CMOS 8位串行或并行输入/串行输出移位寄存器 8-Bit Serial or Parallel-Input/Serial-Output Shift Register with 3-State Output High−Performance Silicon−Gate CMOS

MC74HC589ADR2G和MC74HC589AFELG的区别

型号： MC74HC589AD

品牌： 安森美

封装： SOP

完全替代

8位串行或并行输入/串行输出移位寄存器具有三态输出 8-Bit Serial or Parallel-Input/Serial-Output Shift Register with 3-State Output

MC74HC589ADR2G和MC74HC589AD的区别
