MC100LVEP11DG

MC100LVEP11DG

数据手册.pdf

ON SEMICONDUCTOR  MC100LVEP11DG  差分线路驱动器

时钟缓冲器,


得捷:
BBG ECL BUFR FANOUT DIFF


欧时:
ON Semiconductor MC100LVEP11DG 4个 PLL 时钟缓冲器, 8引脚 SOIC封装


立创商城:
2 差分时钟/数据扇出缓冲器


贸泽:
时钟缓冲器 2.5V/3.3V ECL 1:2 Diff Fanout Buffer


e络盟:
差分线路驱动器


艾睿:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin SOIC N Tube


Allied Electronics:
1:2 Diff. Fanout Buffer 2.5V/3.3V SOIC8


安富利:
Clock Fanout Buffer 4-OUT 8-Pin SOIC N Rail


Verical:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin SOIC N Tube


Newark:
Clock Divider, Fanout Buffer IC, 3 GHz, 2 Outputs, ECL, PECL, 2.375 V to 3.8 V, SOIC-8


Win Source:
IC CLK BUFFER 1:2 3GHZ 8SOIC


MC100LVEP11DG中文资料参数规格
技术参数

频率 3 GHz

电源电压DC 2.38V min

无卤素状态 Halogen Free

输出接口数 2

输出电流 50.0 mA

供电电流 38.0 mA

电路数 1

针脚数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.375V ~ 3.8V

电源电压Max 3.8 V

电源电压Min 2.375 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 GbE or Fibre Channel Redundant Fan-out

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC100LVEP11DG引脚图与封装图

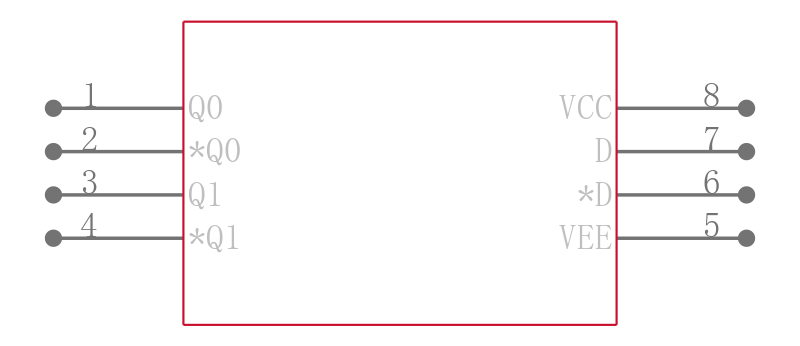

MC100LVEP11DG引脚图

MC100LVEP11DG引脚图

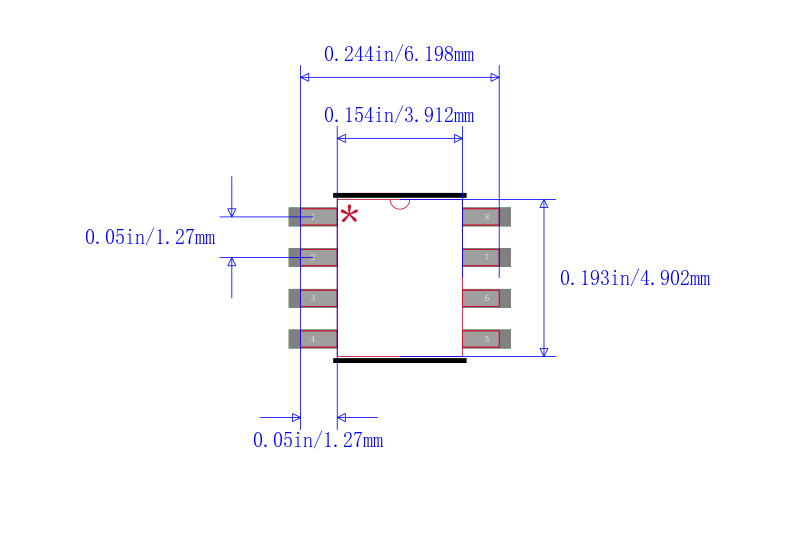

MC100LVEP11DG封装图

MC100LVEP11DG封装图

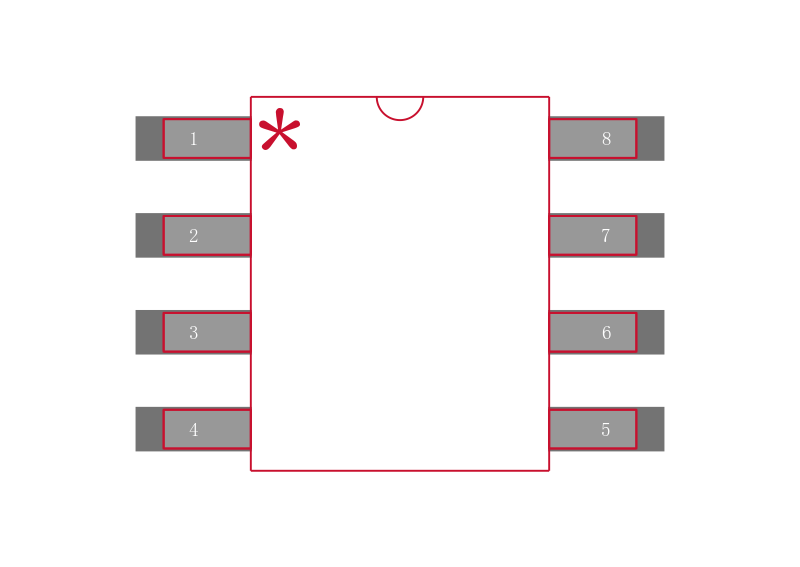

MC100LVEP11DG封装焊盘图

MC100LVEP11DG封装焊盘图
