MC74LCX245DTG

MC74LCX245DTG

数据手册.pdf
ON Semiconductor(安森美) 电子元器件分类

ON SEMICONDUCTOR  MC74LCX245DTG  TRANSCEIVER, NON INVERTING, TSSOP-20 新

74LCX 系列，On Semiconductor

高级高速（低电压）CMOS 逻辑

工作电压范围：2.0 至 3.6V

5V 容差输入和输出


欧时:
74LCX 系列，On Semiconductor高级高速（低电压）CMOS 逻辑 工作电压范围：2.0 至 3.6V 5V 容差输入和输出### 74LCX 系列


得捷:
IC TXRX NON-INVERT 5.5V 20TSSOP


立创商城:
MC74LCX245DTG


贸泽:
Bus Transceivers Low Voltage CMOS Octal TX/RX


e络盟:
Transceiver, 74LCX245, 2 V to 5.5 V, TSSOP-20


艾睿:
Bus XCVR Single 8-CH 3-ST Automotive 20-Pin TSSOP W Tube


Allied Electronics:
TRANSCEIVER, LOW VOLTAGE CMOS 16-BIT, 20 PIN TSSOP


安富利:
Bus XCVR Single 8-CH 3-ST 20-Pin TSSOP Rail


Chip1Stop:
Bus XCVR Single 8-CH 3-ST 20-Pin TSSOP Rail


Verical:
Bus XCVR Single 8-CH 3-ST Automotive 20-Pin TSSOP W Tube


Newark:
Transceiver, 74LCX245, 2 V to 5.5 V, TSSOP-20


力源芯城:
八双向接收发送器三态同相输出


MC74LCX245DTG中文资料参数规格
技术参数

电源电压DC 2.00V min

工作电压 2.0V ~ 5.5V

电容 25 pF

无卤素状态 Halogen Free

电路数 8

通道数 8

针脚数 20

位数 8

耗散功率 200 mW

静态电流 10 µA

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 5.5V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-20

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Communications & Networking, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC74LCX245DTG引脚图与封装图

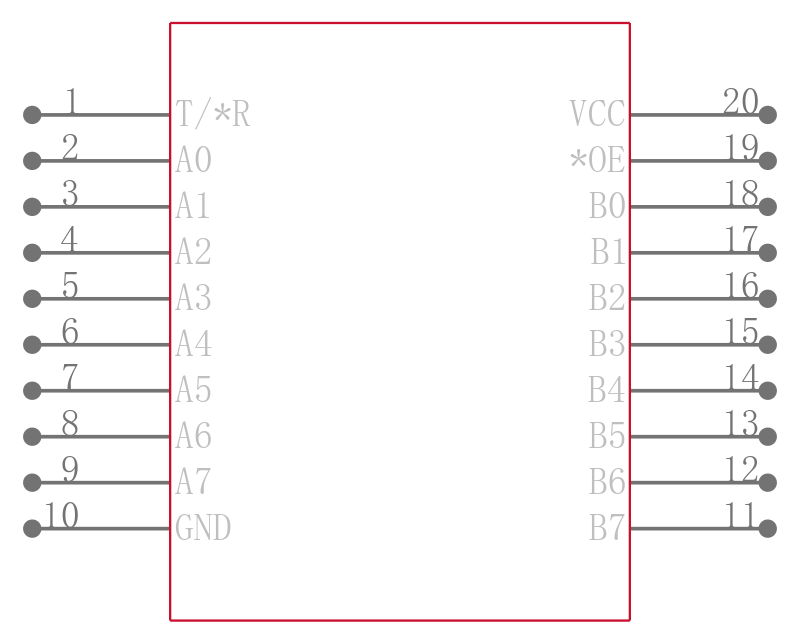

MC74LCX245DTG引脚图

MC74LCX245DTG引脚图

MC74LCX245DTG封装图

MC74LCX245DTG封装图

MC74LCX245DTG封装焊盘图

MC74LCX245DTG封装焊盘图

在线购买MC74LCX245DTG
型号 制造商 描述 购买
MC74LCX245DTG ON Semiconductor 安森美 ON SEMICONDUCTOR  MC74LCX245DTG  TRANSCEIVER, NON INVERTING, TSSOP-20 新 搜索库存
替代型号MC74LCX245DTG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MC74LCX245DTG

品牌： ON Semiconductor 安森美

封装： TSSOP 8Bit 2V 20Pin

当前型号

ON SEMICONDUCTOR  MC74LCX245DTG  TRANSCEIVER, NON INVERTING, TSSOP-20 新

当前型号

型号： MC74LCX245DTR2G

品牌： 安森美

封装： TSSOP 8Bit 2V 20Pin

类似代替

ON SEMICONDUCTOR  MC74LCX245DTR2G  TRANSCEIVER, NON INVERTING, TSSOP-20 新

MC74LCX245DTG和MC74LCX245DTR2G的区别

型号： SN74LVC245APWR

品牌： 德州仪器

封装： TSSOP 8Bit 2V to 3.6V 20Pin

功能相似

TEXAS INSTRUMENTS  SN74LVC245APWR  收发器, 非反相, 3态, 8门, 1输入, 1.65V至3.6V, TSSOP-20

MC74LCX245DTG和SN74LVC245APWR的区别

型号： SN74LVC245APW

品牌： 德州仪器

封装： TSSOP 8Bit 2V to 3.6V 20Pin

功能相似

TEXAS INSTRUMENTS  SN74LVC245APW  收发器, 非反相, 1.65V至3.6V, TSSOP-20

MC74LCX245DTG和SN74LVC245APW的区别
