MC74ACT245DWG

MC74ACT245DWG

数据手册.pdf
ON Semiconductor(安森美) 电子元器件分类

ON SEMICONDUCTOR  MC74ACT245DWG.  八收发器

MC74ACT 系列，On Semiconductor

### 74ACT 系列


欧时:
ON Semiconductor MC74ACT245DWG 8位 非反相 收发器, 20引脚 SOIC封装


得捷:
IC TXRX NON-INVERT 5.5V 20SOIC


立创商城:
MC74ACT245DWG


e络盟:
Transceiver, 74ACT245, 4.5 V to 5.5 V, SOIC-20


艾睿:
Bus XCVR Single 8-CH 3-ST Automotive 20-Pin SOIC W Rail


Allied Electronics:
Octal Bidirectional Transceiver; 20-Pin SOIC


安富利:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC W Rail


Chip1Stop:
Bus XCVR Single 8-CH 3-ST Automotive 20-Pin SOIC W Tube


Verical:
Bus XCVR Single 8-CH 3-ST Automotive 20-Pin SOIC W Rail


Newark:
# ON SEMICONDUCTOR  MC74ACT245DWG  Transceiver, 74ACT245, 4.5 V to 5.5 V, SOIC-20


MC74ACT245DWG中文资料参数规格
技术参数

电源电压DC 4.50V min

工作电压 4.5V ~ 5.5V

无卤素状态 Halogen Free

供电电流 80 μA

电路数 8

通道数 8

针脚数 20

位数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.95 mm

宽度 7.6 mm

高度 2.45 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

MC74ACT245DWG引脚图与封装图
MC74ACT245DWG引脚图

MC74ACT245DWG引脚图

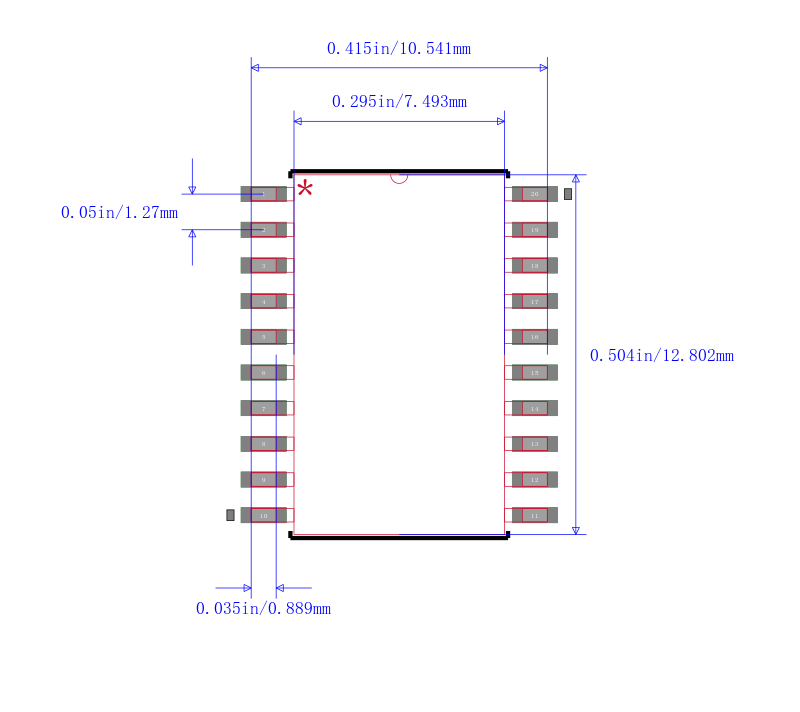

MC74ACT245DWG封装图

MC74ACT245DWG封装图

MC74ACT245DWG封装焊盘图

MC74ACT245DWG封装焊盘图

在线购买MC74ACT245DWG
型号 制造商 描述 购买
MC74ACT245DWG ON Semiconductor 安森美 ON SEMICONDUCTOR  MC74ACT245DWG.  八收发器 搜索库存
替代型号MC74ACT245DWG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MC74ACT245DWG

品牌： ON Semiconductor 安森美

封装： SOIC-W 8Bit 4.5V 20Pin

当前型号

ON SEMICONDUCTOR  MC74ACT245DWG.  八收发器

当前型号

型号： 74ACT245SCX

品牌： 安森美

封装： SOIC

完全替代

ON Semiconductor 74ACT245SCX 8位 非反相 总线收发器, 20引脚 SOIC封装

MC74ACT245DWG和74ACT245SCX的区别

型号： 74ACT245SC

品牌： 安森美

封装： SOIC

完全替代

缓冲器, 非反相, 3态, 8门, 1输入, 4.5V至5.5V, SOIC-20

MC74ACT245DWG和74ACT245SC的区别

型号： MC74ACT245DWR2G

品牌： 安森美

封装： SOIC-W 8Bit 5V 20Pin

类似代替

八总线接收发送器三态同相输出

MC74ACT245DWG和MC74ACT245DWR2G的区别
