LM5161QPWPRQ1

LM5161QPWPRQ1

TI(德州仪器) 主动器件

4.5V 至 100V 宽输入电压、1A 同步降压/Fly-Buck 转换器 14-HTSSOP -40 to 125

降压,反激 开关稳压器 IC 正,可提供隔离 可调式 2V 1 输出 1A 14-TSSOP(0.173",4.40mm 宽)裸露焊盘


得捷:
IC REG BCK FLYBCK ADJ 14HTSSOP


立创商城:
降压型


德州仪器TI:
Wide Input 4.5-V to 100-V, 1-A Synchronous Buck / Fly-Buck Converter


贸泽:
Switching Voltage Regulators Wide Input 4.5-V to 100-V, 1-A Synchronous Buck / Fly-Buck Converter 14-HTSSOP


艾睿:
Conv DC-DC 4.5V to 100V Synchronous Step Down Single-Out 2V to 92V 1A Automotive 14-Pin HTSSOP EP T/R


安富利:
Switched Voltage Regulator ICâ€s Part 1


Verical:
Conv DC-DC 4.5V to 100V Synchronous Step Down Single-Out 2V to 92V 1A Automotive 14-Pin HTSSOP EP T/R


LM5161QPWPRQ1中文资料参数规格
技术参数

输出接口数 1

输出电压 2V ~ 92V

输出电流 1 A

静态电流 2.30 mA

调节输出数 1

开关频率 50kHz ~ 1MHz

开关电流 1.61 A

输入电压Max 100 V

输入电压Min 4.5 V

输出电压Max 92 V

输出电压Min 2 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压Min 4.5 V

输入电压 4.5V ~ 100V

封装参数

安装方式 Surface Mount

引脚数 14

封装 HTSSOP-14

外形尺寸

封装 HTSSOP-14

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

LM5161QPWPRQ1引脚图与封装图

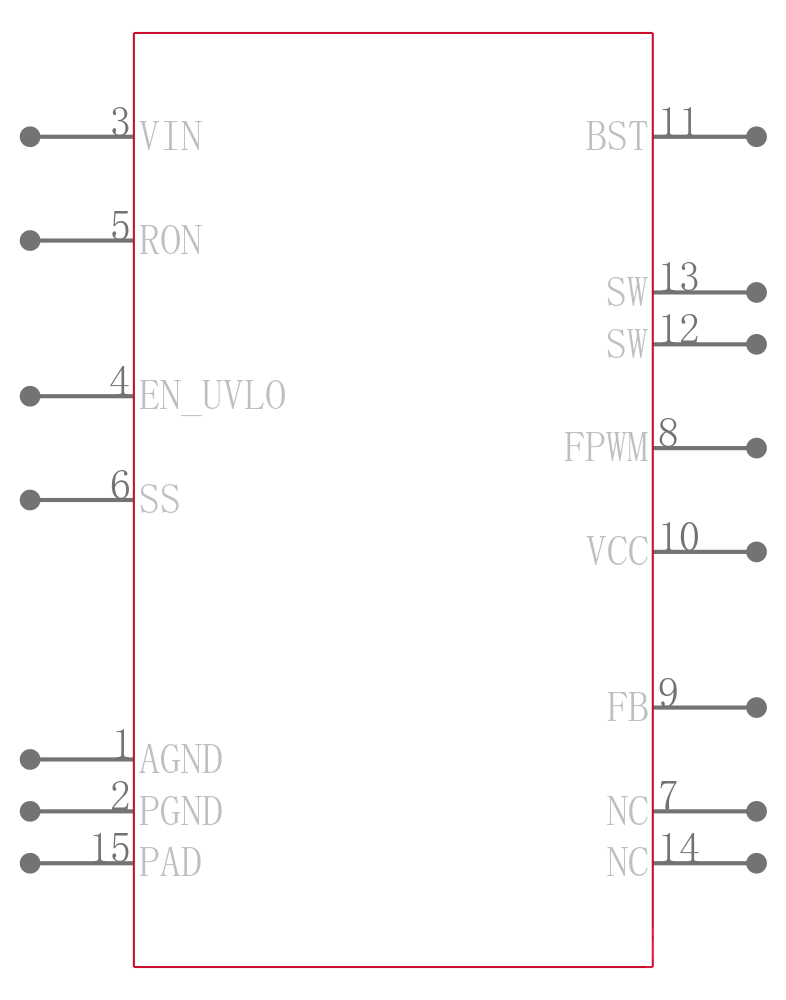

LM5161QPWPRQ1引脚图

LM5161QPWPRQ1引脚图

LM5161QPWPRQ1封装图

LM5161QPWPRQ1封装图

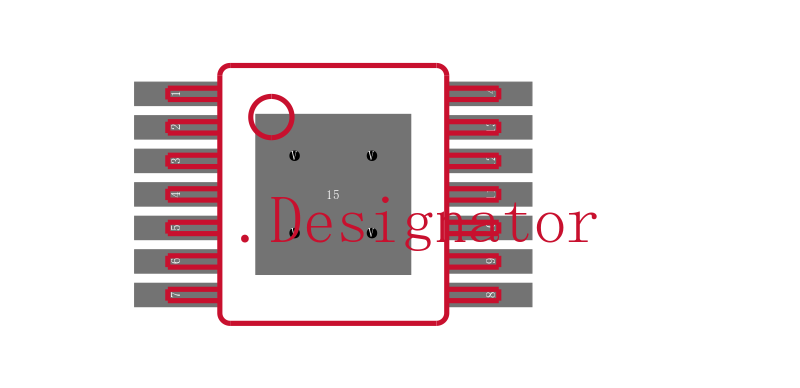

LM5161QPWPRQ1封装焊盘图

LM5161QPWPRQ1封装焊盘图

在线购买LM5161QPWPRQ1
型号 制造商 描述 购买
LM5161QPWPRQ1 TI 德州仪器 4.5V 至 100V 宽输入电压、1A 同步降压/Fly-Buck 转换器 14-HTSSOP -40 to 125 搜索库存
替代型号LM5161QPWPRQ1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LM5161QPWPRQ1

品牌: TI 德州仪器

封装: HTSSOP

当前型号

4.5V 至 100V 宽输入电压、1A 同步降压/Fly-Buck 转换器 14-HTSSOP -40 to 125

当前型号

型号: LM5161QPWPTQ1

品牌: 德州仪器

封装: HTSSOP-14

类似代替

LM5161QPWPTQ1 编带

LM5161QPWPRQ1和LM5161QPWPTQ1的区别
