LM2772SD
TI(德州仪器)
主动器件
LM2772SD中文资料参数规格
技术参数
输出接口数 1
输出电压 1.2 V
输出电流 150 mA
静态电流 50.0 µA
开关频率 1.15 MHz
输入电压Max 5.5 V
输入电压Min 2.7 V
输出电压Min 1.2 V
工作温度Max 85 ℃
工作温度Min 30 ℃
封装参数
安装方式 Surface Mount
引脚数 10
封装 WFDFN-10
外形尺寸
长度 3 mm
宽度 3 mm
高度 0.8 mm
封装 WFDFN-10
物理参数
工作温度 -30℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
LM2772SD引脚图与封装图

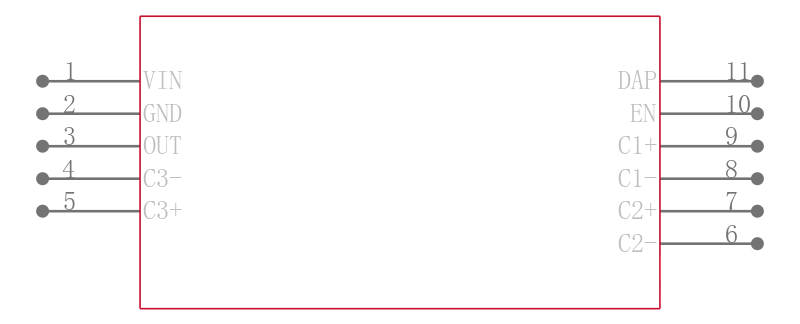

LM2772SD引脚图

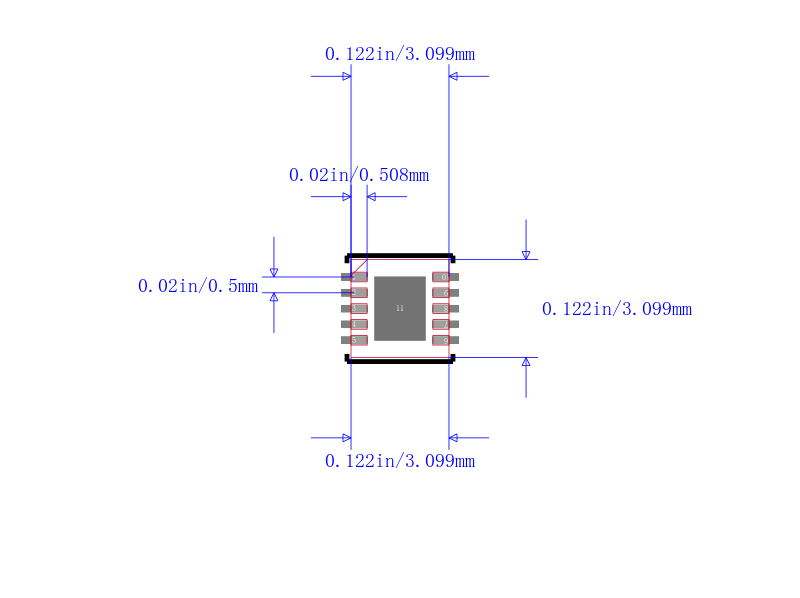

LM2772SD封装图

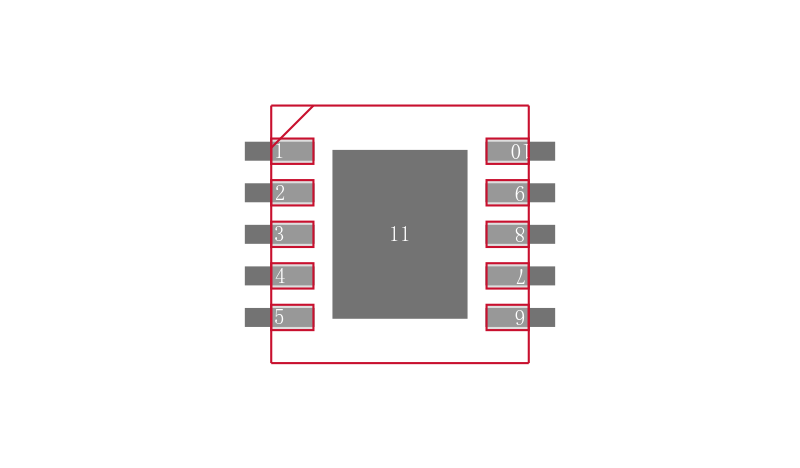

LM2772SD封装焊盘图
替代型号LM2772SD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM2772SD 品牌： TI 德州仪器 封装： 10-WFDFN 10Pin | 当前型号 | IC REG SWITCHD CAP 1.2V 10WSON | 当前型号 |
| 型号： LM2772SD/NOPB 品牌： 德州仪器 封装： WSON-10 | 类似代替 | 低纹波开关电容器降压稳压器 10-WSON -30 to 85 | LM2772SD和LM2772SD/NOPB的区别 |
