LM2750SD-5.0
TI(德州仪器)
主动器件
LM2750SD-5.0中文资料参数规格
技术参数
输出接口数 1
输出电压 5 V
输出电流 120 mA
开关频率 1.7 MHz
拓扑结构 Boost
输入电压Max 5.6 V
输入电压Min 2.7 V
输出电压Min 5 V
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 10
封装 WFDFN-10
外形尺寸
长度 3 mm
宽度 3 mm
高度 0.8 mm
封装 WFDFN-10
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
LM2750SD-5.0引脚图与封装图

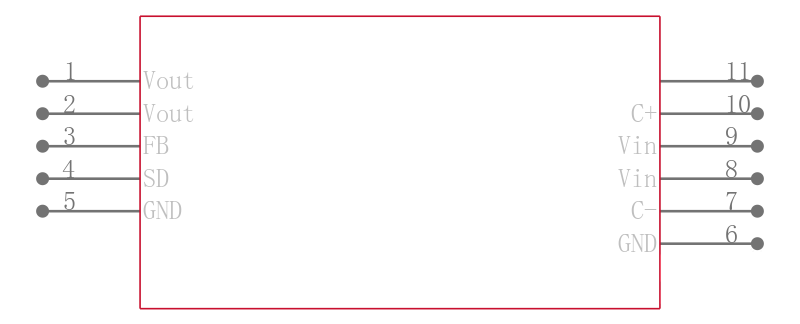

LM2750SD-5.0引脚图

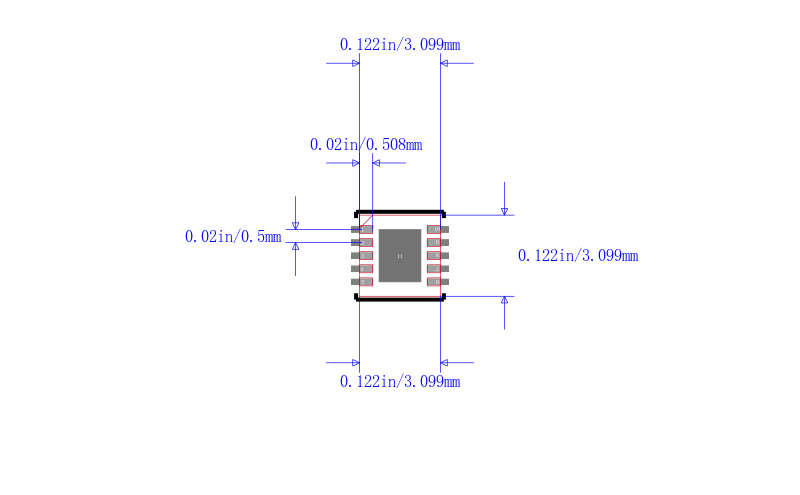

LM2750SD-5.0封装图

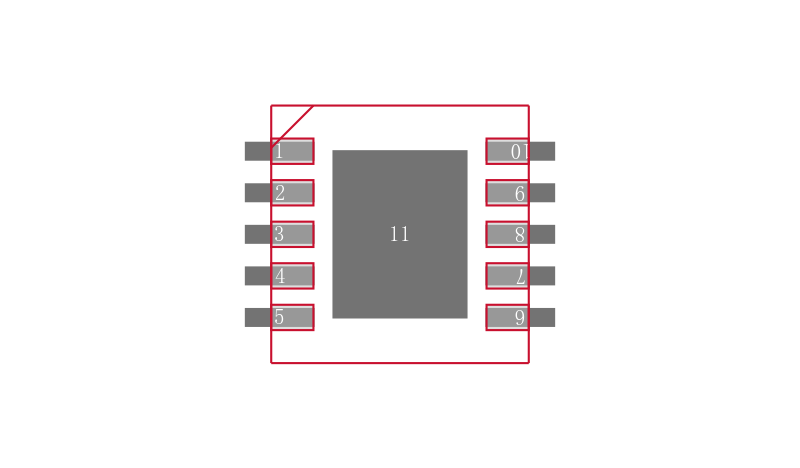

LM2750SD-5.0封装焊盘图
在线购买LM2750SD-5.0
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM2750SD-5.0 | TI 德州仪器 | LM2750低噪声开关电容升压稳压器 LM2750 Low Noise Switched Capacitor Boost Regulator | 搜索库存 |
替代型号LM2750SD-5.0
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM2750SD-5.0 品牌： TI 德州仪器 封装： 10-WFDFN 10Pin | 当前型号 | LM2750低噪声开关电容升压稳压器 LM2750 Low Noise Switched Capacitor Boost Regulator | 当前型号 |
| 型号： LM2750SD-5.0/NOPB 品牌： 德州仪器 封装： WSON 5.5V 10Pin | 完全替代 | Texas Instruments### 电荷泵转换器，Texas InstrumentsTexas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 调节器更高的效率。 | LM2750SD-5.0和LM2750SD-5.0/NOPB的区别 |
| 型号： LM2750SDX-5.0 品牌： 德州仪器 封装： 10-WFDFN 10Pin | 完全替代 | LM2750低噪声开关电容升压稳压器 LM2750 Low Noise Switched Capacitor Boost Regulator | LM2750SD-5.0和LM2750SDX-5.0的区别 |
