LM2588SX-ADJ

TI(德州仪器) 主动器件

Conv DC-DC Single Step Up 4V to 40V 8Pin7+Tab TO-263 T/R

升压，反激，正激转换器开关稳压器 IC 正可调式 1.23V 1 输出 5A（开关） TO-263-8，D²Pak（7 引线+接片），TO-263CA

得捷:
IC REG MULT CONFG ADJ 5A TO263-7

艾睿:
Conv DC-DC 4V to 40V Synchronous Step Up Single-Out 1.23V 5A 8-Pin7+Tab TO-263 T/R

安富利:
Conv DC-DC Single Step Up 4V to 40V 8-Pin7+Tab TO-263 T/R

LM2588SX-ADJ中文资料参数规格

技术参数

电源电压DC 40.0V max

输出接口数 1

输出电压 1.23 V

输出电流 5 A

静态电流 11.0 mA

调节输出数 1

开关频率 100kHz ~ 200kHz

拓扑结构 Boost, Flyback

输入电压Max 40 V

输入电压Min 4 V

输出电压Max 60 V

输出电压Min 1.23 V

输出电流Max 5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 TO-263-8

外形尺寸

封装 TO-263-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

LM2588SX-ADJ引脚图与封装图

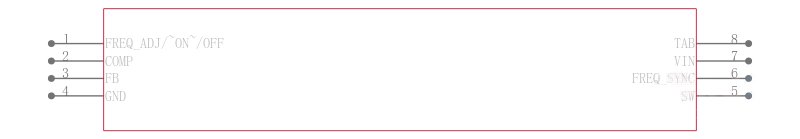

LM2588SX-ADJ引脚图

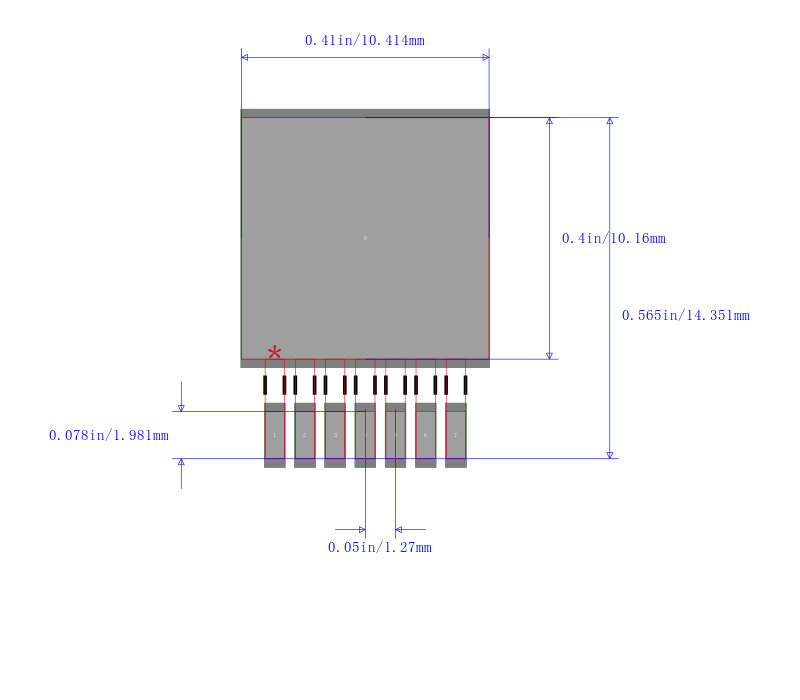

LM2588SX-ADJ封装图

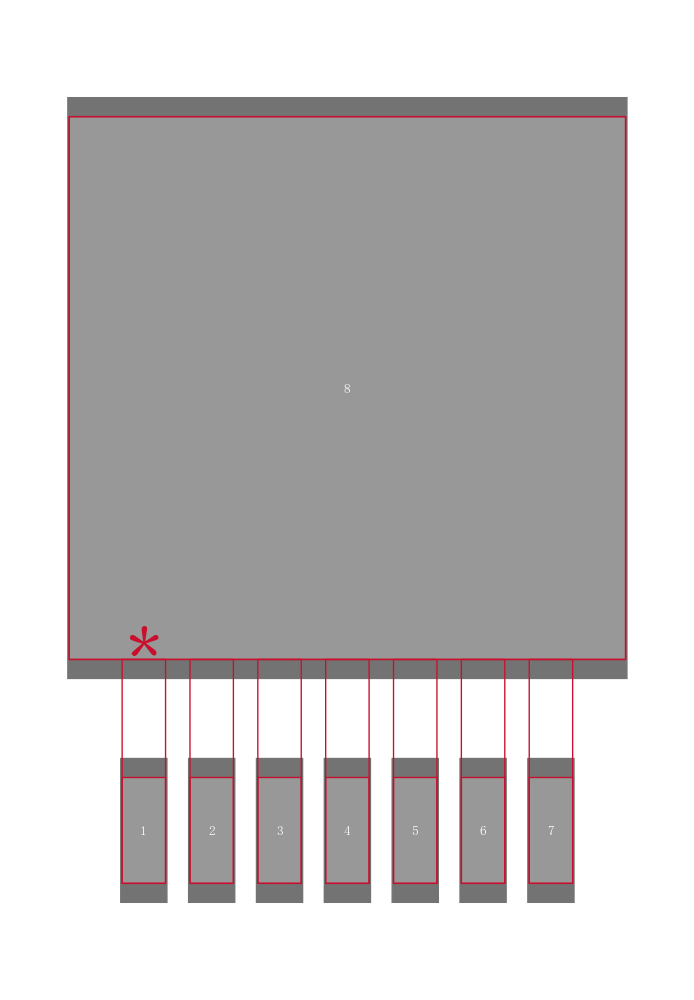

LM2588SX-ADJ封装焊盘图

在线购买LM2588SX-ADJ

型号	制造商	描述	购买
LM2588SX-ADJ	TI 德州仪器	Conv DC-DC Single Step Up 4V to 40V 8Pin7+Tab TO-263 T/R	搜索库存

替代型号LM2588SX-ADJ

型号/品牌/封装	代替类型	描述	替代型号对比
型号： LM2588SX-ADJ 品牌： TI 德州仪器封装： TO-263 7Pin	当前型号	Conv DC-DC Single Step Up 4V to 40V 8Pin7+Tab TO-263 T/R	当前型号
型号： LM2588S-ADJ 品牌：德州仪器封装： TO-263 37V 7Pin	类似代替	LM2588 SIMPLE SWITCHER 5A反激式稳压器，带有关断 LM2588 SIMPLE SWITCHER 5A Flyback Regulator with Shutdown	LM2588SX-ADJ和LM2588S-ADJ的区别
型号： LM2588S-ADJ/NOPB 品牌：德州仪器封装： TO-263 1.23V 7Pin	功能相似	TEXAS INSTRUMENTS LM2588S-ADJ/NOPB 直流-直流开关升压, 反激稳压器, 可调, 4V-40V输入, 1.23V-12.60V输出, 5A输出, TO-263-7	LM2588SX-ADJ和LM2588S-ADJ/NOPB的区别
型号： LM2588SX-ADJ/NOPB 品牌：德州仪器封装： TO-263 37V 7Pin	功能相似	TEXAS INSTRUMENTS LM2588SX-ADJ/NOPB 芯片, 直流-直流转换器	LM2588SX-ADJ和LM2588SX-ADJ/NOPB的区别
