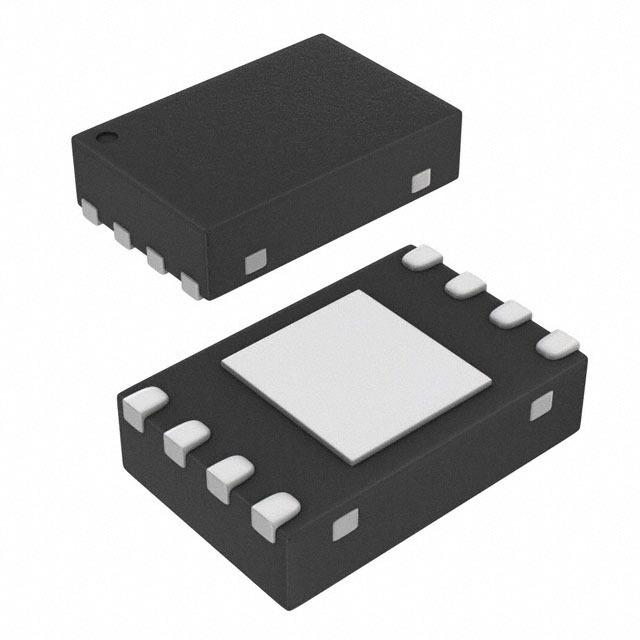

LM3676SDX-3.3/NOPB
TI(德州仪器)
主动器件
LM3676SDX-3.3/NOPB中文资料参数规格
技术参数
输出接口数 1
输出电压 3.3 V
输出电流 600 mA
静态电流 3.00 mA
调节输出数 1
开关频率 2 MHz
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 2.9 V
输出电压Min 3.3 V
输出电流Max 0.6 A
工作温度Max 85 ℃
工作温度Min -30 ℃
输入电压 5.5 V
封装参数
安装方式 Surface Mount
封装 WFDFN-8
外形尺寸
封装 WFDFN-8
物理参数
工作温度 -30℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LM3676SDX-3.3/NOPB引脚图与封装图
LM3676SDX-3.3/NOPB引脚图
LM3676SDX-3.3/NOPB封装图
LM3676SDX-3.3/NOPB封装焊盘图
在线购买LM3676SDX-3.3/NOPB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM3676SDX-3.3/NOPB | TI 德州仪器 | 开关稳压器 2MHz, 600mA Step-Down DC-DC Converter with Mode Control 8-WSON -30 to 85 | 搜索库存 |
替代型号LM3676SDX-3.3/NOPB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM3676SDX-3.3/NOPB 品牌： TI 德州仪器 封装： 8-WFDFN | 当前型号 | 开关稳压器 2MHz, 600mA Step-Down DC-DC Converter with Mode Control 8-WSON -30 to 85 | 当前型号 |
| 型号： LM3676SD-3.3/NOPB 品牌： 德州仪器 封装： 8-WFDFN 600mA | 功能相似 | 开关稳压器 2MHz, 600mA Step-Down DC-DC Converter with Mode Control 8-WSON -30 to 85 | LM3676SDX-3.3/NOPB和LM3676SD-3.3/NOPB的区别 |
