输出接口数 1
输出电压 3.3 V
输出电流 5 A
静态电流 4.20 mA
调节输出数 1
开关频率 260 kHz
拓扑结构 Buck
输入电压Max 40 V
输入电压Min 8 V
输出电压Min 3.3 V
输出电流Max 5 A
安装方式 Surface Mount
引脚数 14
封装 VDFN-14
封装 VDFN-14
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead

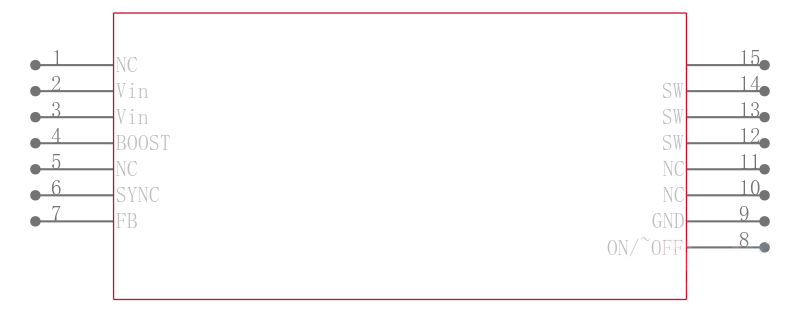

LM2677SDX-3.3引脚图
LM2677SDX-3.3封装图
LM2677SDX-3.3封装焊盘图
型号 | 制造商 | 描述 | 购买 |
---|---|---|---|
LM2677SDX-3.3 | TI 德州仪器 | Conv DC-DC Single Step Down 8V to 40V 14Pin LLP EP T/R | 搜索库存 |
图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
---|---|---|---|---|
型号: LM2677SDX-3.3 品牌: TI 德州仪器 封装: 14-VDFN 3.3V 14Pin | 当前型号 | Conv DC-DC Single Step Down 8V to 40V 14Pin LLP EP T/R | 当前型号 | |
型号: LM2677SD-3.3/NOPB 品牌: 德州仪器 封装: VSON-14 3.3V | 完全替代 | LM2677 SIMPLE SWITCHER®高效5A降压型稳压器 LM2677 SIMPLE SWITCHER® High Efficiency 5A Step-Down Voltage Regulator | LM2677SDX-3.3和LM2677SD-3.3/NOPB的区别 |
