LM1771TMMX/NOPB

LM1771TMMX/NOPB

TI(德州仪器) 主动器件

Switching Controllers Low-Voltage Synchronous Buck Controller with Precision Enable and No External Compensation 8-VSSOP

Buck Regulator Positive Output Step-Down DC-DC Controller IC 8-VSSOP


得捷:
IC REG CTRLR BUCK 8VSSOP


贸泽:
Switching Controllers Low-Voltage Synchronous Buck Controller with Precision Enable and No External Compensation 8-VSSOP


艾睿:
DC/DC Cntrlr Single-OUT Step Down 1000kHz 8-Pin VSSOP T/R


LM1771TMMX/NOPB中文资料参数规格
技术参数

输出接口数 1

输出电压 0.8V ~ 4.5V

输出电流 6 A

静态电流 400 µA

调节输出数 1

开关频率 100kHz ~ 1MHz

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 2.8 V

输出电流Max 6 A

最大占空比 95 %

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 2.8V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

LM1771TMMX/NOPB引脚图与封装图

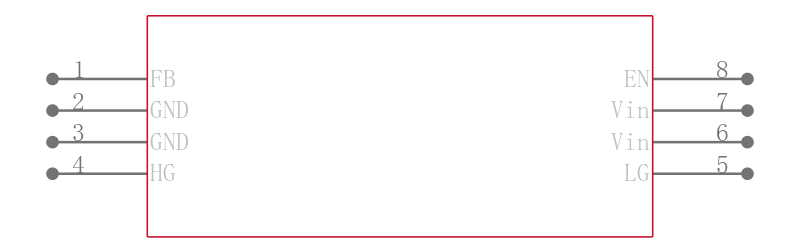

LM1771TMMX/NOPB引脚图

LM1771TMMX/NOPB引脚图

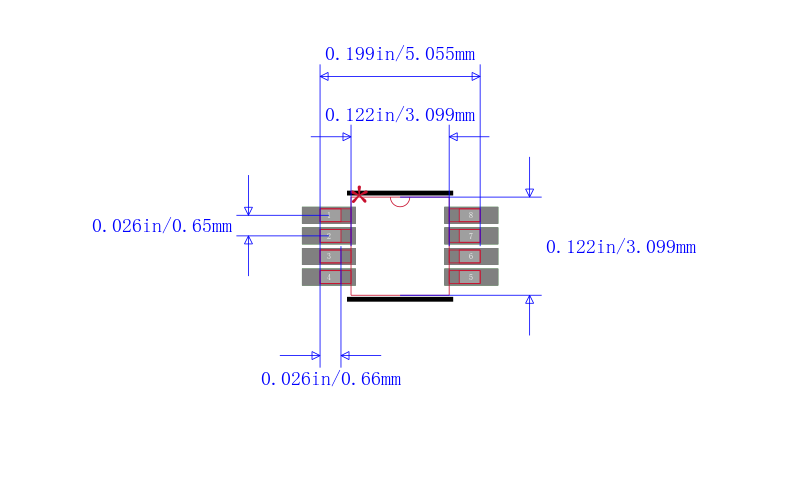

LM1771TMMX/NOPB封装图

LM1771TMMX/NOPB封装图

LM1771TMMX/NOPB封装焊盘图

LM1771TMMX/NOPB封装焊盘图

在线购买LM1771TMMX/NOPB
型号 制造商 描述 购买
LM1771TMMX/NOPB TI 德州仪器 Switching Controllers Low-Voltage Synchronous Buck Controller with Precision Enable and No External Compensation 8-VSSOP 搜索库存
替代型号LM1771TMMX/NOPB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LM1771TMMX/NOPB

品牌： TI 德州仪器

封装： 8-TSSOP

当前型号

Switching Controllers Low-Voltage Synchronous Buck Controller with Precision Enable and No External Compensation 8-VSSOP

当前型号

型号： LM1771TMM/NOPB

品牌： 德州仪器

封装： MSOP 4.5V 8Pin

类似代替

具有精密启用和无需外部补偿组件的低压同步降压控制器 8-VSSOP

LM1771TMMX/NOPB和LM1771TMM/NOPB的区别
