LM2937ESX-12

TI(德州仪器) 主动器件

LM2937 500毫安低压差稳压器 LM2937 500 mA Low Dropout Regulator

Linear Voltage Regulator IC 1 Output 500mA DDPAK/TO-263-3

得捷:
IC REG LIN 12V 500MA DDPAK

贸泽:
LDO Voltage Regulators

艾睿:
LDO Regulator Pos 12V 0.5A Automotive 4-Pin3+Tab TO-263 T/R

LM2937ESX-12中文资料参数规格

技术参数

输出接口数 1

输入电压DC 26.0V max

输出电压 12 V

输出电流 500 mA

静态电流 10 mA

输出电容类型 Ceramic

跌落电压 0.11 V @ 50 mA, 0.5 V @ 500 mA

调节输出数 1

输入电压Max 26 V

输入电压Min 6 V

输出电流Max 0.5 A

工作温度Max 125 ℃

工作温度Min 40 ℃

精度 ±5 %

输入电压 ≤26 V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-263-3

外形尺寸

封装 TO-263-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

LM2937ESX-12引脚图与封装图

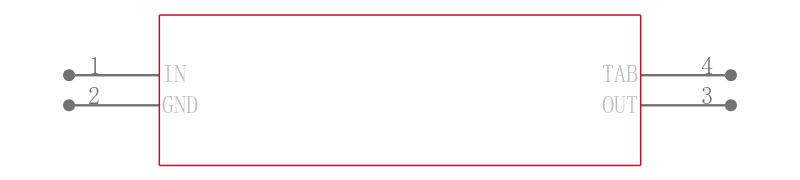

LM2937ESX-12引脚图

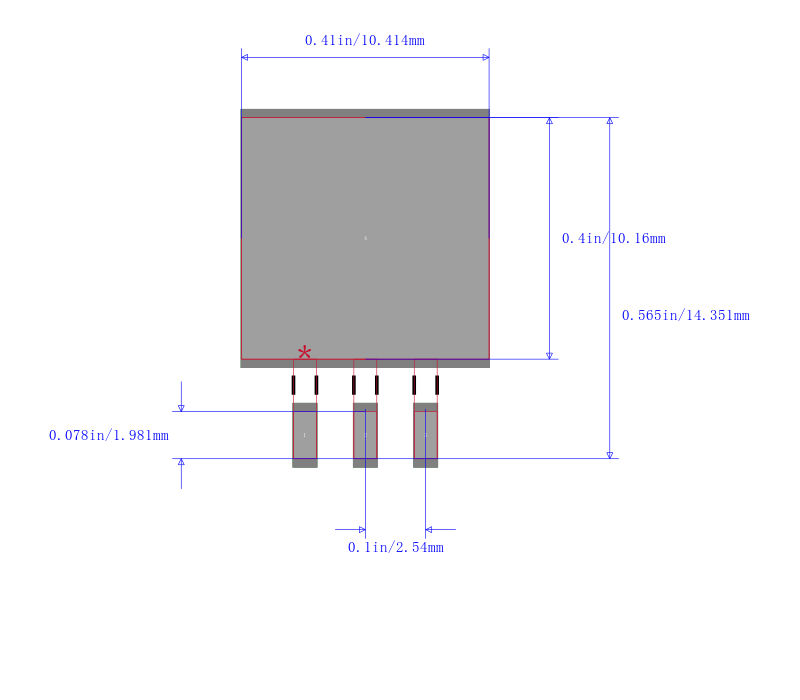

LM2937ESX-12封装图

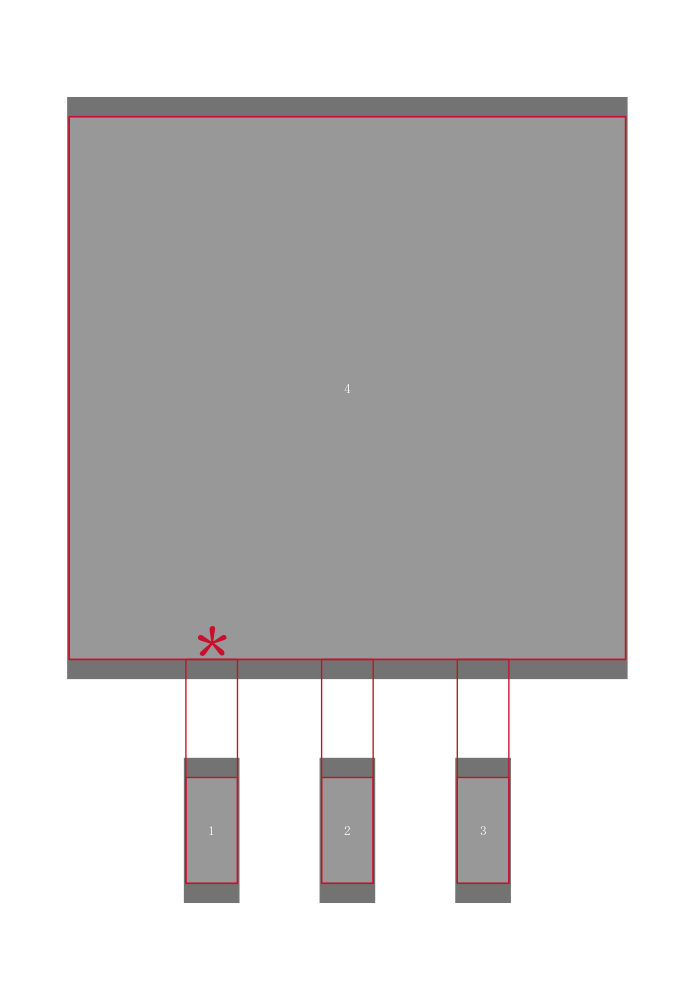

LM2937ESX-12封装焊盘图
