LP3981ILDX-2.8
TI(德州仪器)
主动器件
LP3981ILDX-2.8中文资料参数规格
技术参数
输出接口数 1
输出电压 2.8 V
输出电流 300 mA
耗散功率 2000 mW
静态电流 70.0 µA
输出电容类型 Ceramic
跌落电压 0.132V @300mA,0.088V @200mA,0.0005V @1mA
调节输出数 1
输入电压Max 6 V
输入电压Min 2.7 V
输出电流Max 0.3 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 2000 mW
精度 ±2 %
输入电压 ≤6 V
封装参数
安装方式 Surface Mount
引脚数 6
封装 WSON-6
外形尺寸
封装 WSON-6
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
LP3981ILDX-2.8引脚图与封装图

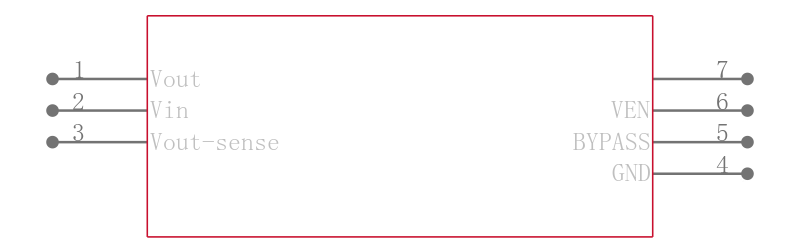

LP3981ILDX-2.8引脚图

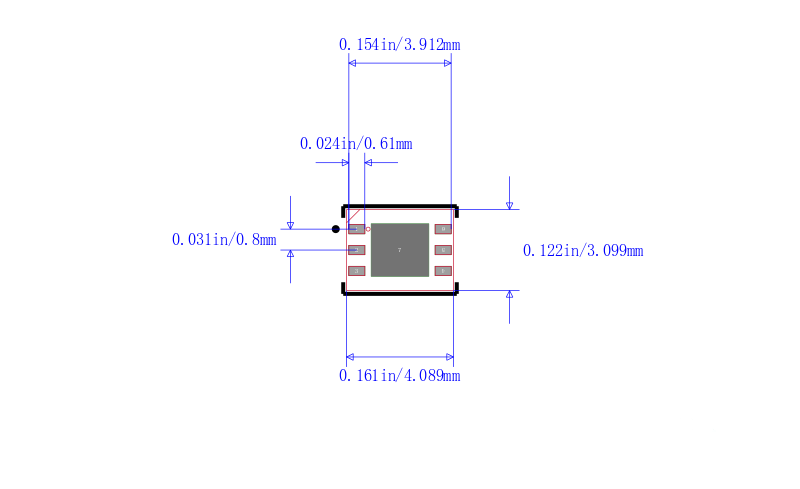

LP3981ILDX-2.8封装图
LP3981ILDX-2.8封装焊盘图
在线购买LP3981ILDX-2.8
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LP3981ILDX-2.8 | TI 德州仪器 | LP3981微功耗， 300毫安超低压差CMOS电压稳压器 LP3981 Micropower, 300mA Ultra Low-Dropout CMOS Voltage Regulator | 搜索库存 |
替代型号LP3981ILDX-2.8
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LP3981ILDX-2.8 品牌： TI 德州仪器 封装： 2.8V 300mA 6Pin | 当前型号 | LP3981微功耗， 300毫安超低压差CMOS电压稳压器 LP3981 Micropower, 300mA Ultra Low-Dropout CMOS Voltage Regulator | 当前型号 |
| 型号： LP3981ILDX-2.8/NOPB 品牌： 德州仪器 封装： WSON 2.8V 300mA | 完全替代 | 低压差稳压器 Micropower, 300mA Ultra Low-Dropout CMOS Voltage Regulator 6-WSON -40 to 125 | LP3981ILDX-2.8和LP3981ILDX-2.8/NOPB的区别 |
| 型号： LP3981ILD-2.8/NOPB 品牌： 德州仪器 封装： 6-WDFN 2.8V 300mA | 类似代替 | Micropower, 300mA Ultra Low-Dropout CMOS Voltage Regulator 6-WSON -40℃ to 125℃ | LP3981ILDX-2.8和LP3981ILD-2.8/NOPB的区别 |
| 型号： LP3981ILD-2.8 品牌： 德州仪器 封装： HVSON 2.8V 300mA 6Pin | 功能相似 | LP3981微功耗， 300毫安超低压差CMOS电压稳压器 LP3981 Micropower, 300mA Ultra Low-Dropout CMOS Voltage Regulator | LP3981ILDX-2.8和LP3981ILD-2.8的区别 |
