LP2954ISX

TI(德州仪器) 主动器件

LP2954 / LP2954A 5V和可调微功率低压差稳压器 LP2954/LP2954A 5V and Adjustable Micropower Low-Dropout Voltage Regulators

Linear Voltage Regulator IC 1 Output 250mA DDPAK/TO-263-3

得捷:
IC REG LIN 5V 250MA DDPAK/TO263

贸泽:
LDO Voltage Regulators 5V Micropower Low-Dropout Voltage Regulator 3-DDPAK/TO-263 -40 to 125

安富利:
LDO Regulator Pos 5V 0.25A 4-Pin3+Tab TO-263 T/R

LP2954ISX中文资料参数规格

技术参数

输出接口数 1

输入电压DC 30.0V max

输出电压 5 V

输出电流 250 mA

静态电流 210 µA

跌落电压 0.06 V @ 1 mA, 0.24 V @ 50 mA, 0.31 V @ 100 mA, 0.47 V @ 250 mA

调节输出数 1

输入电压Max 30 V

输入电压Min 20 V

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 ≤30 V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-263-4

外形尺寸

封装 TO-263-4

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

LP2954ISX引脚图与封装图

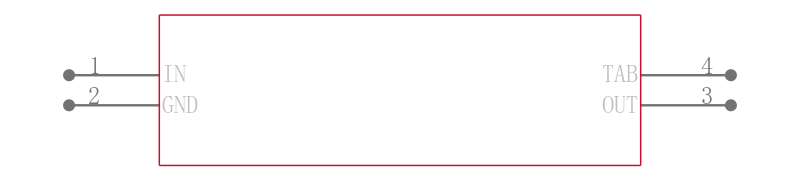

LP2954ISX引脚图

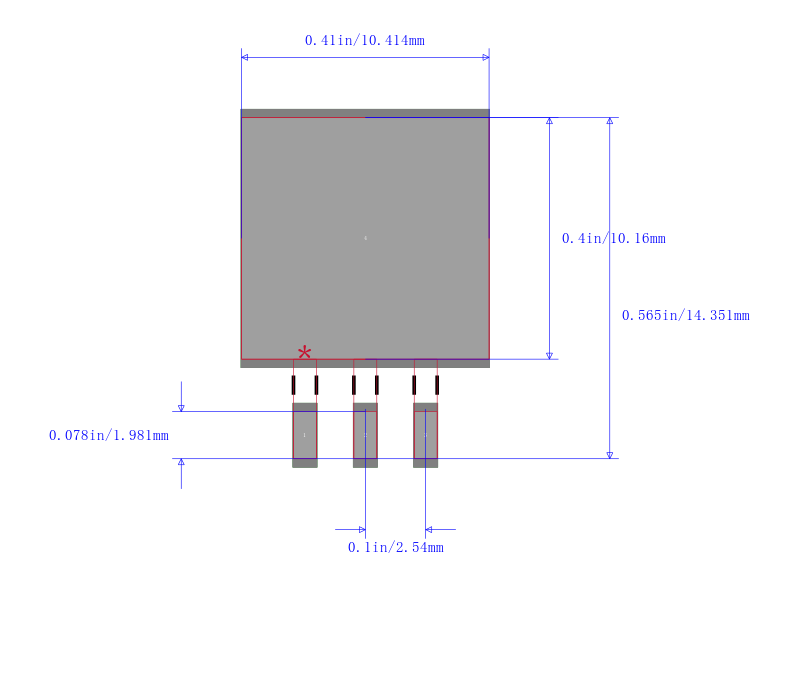

LP2954ISX封装图

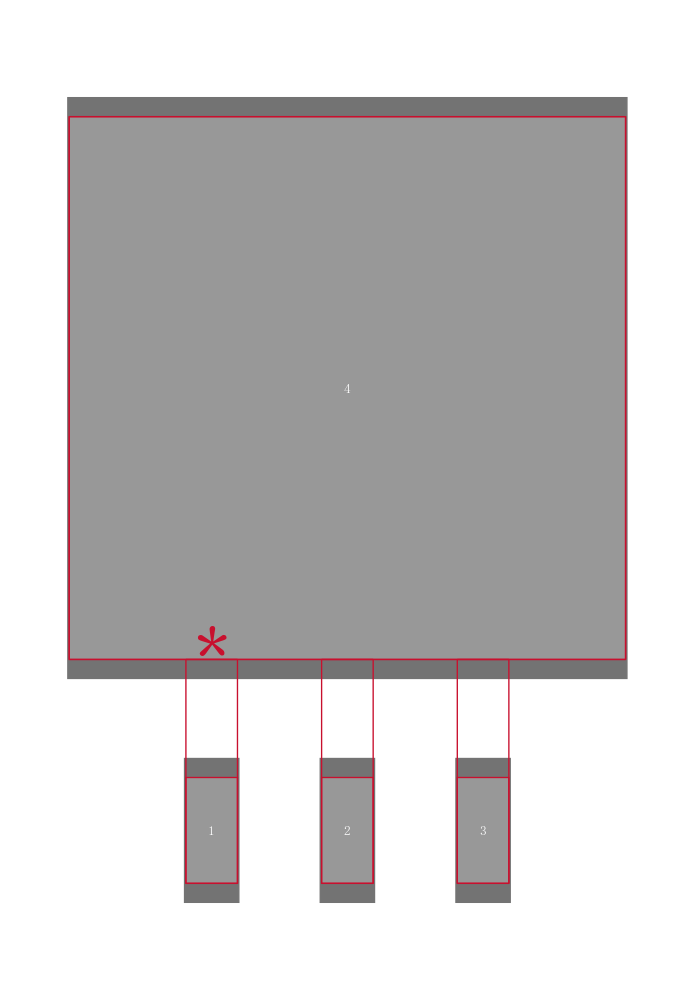

LP2954ISX封装焊盘图
