LM5100CSD
TI(德州仪器)
主动器件
LM5100CSD中文资料参数规格
技术参数
上升/下降时间 990ns, 715ns
输出电流 1 A
静态电流 200 µA
上升时间 990 ns
下降时间 715 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 9V ~ 14V
封装参数
安装方式 Surface Mount
引脚数 10
封装 WDFN-10
外形尺寸
长度 4 mm
宽度 4 mm
高度 0.8 mm
封装 WDFN-10
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
LM5100CSD引脚图与封装图

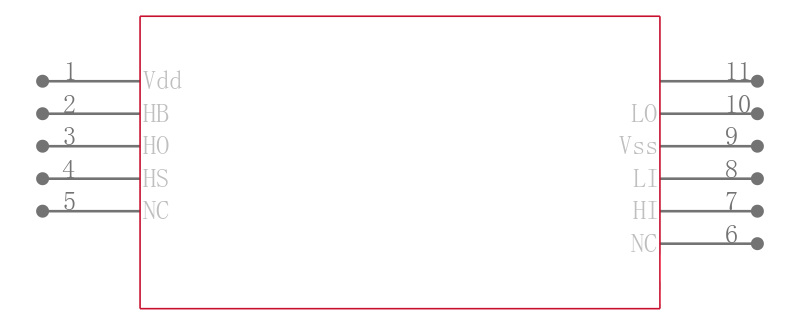

LM5100CSD引脚图

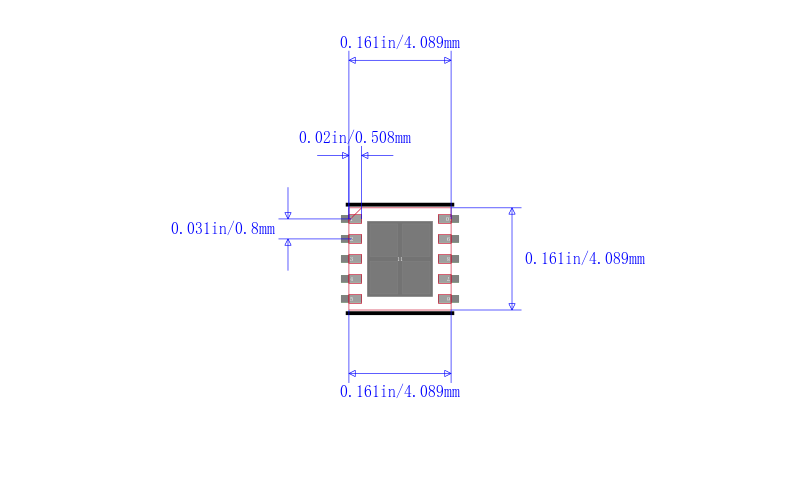

LM5100CSD封装图

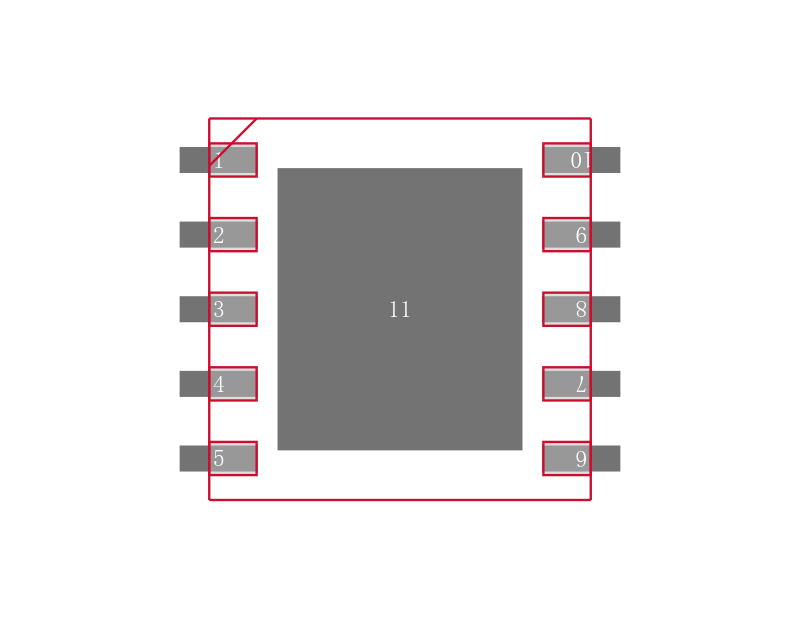

LM5100CSD封装焊盘图
替代型号LM5100CSD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM5100CSD 品牌： TI 德州仪器 封装： Surface 10Pin | 当前型号 | 门驱动器 | 当前型号 |
| 型号： LM5100CSD/NOPB 品牌： 德州仪器 封装： Surface 14V | 完全替代 | 3A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers | LM5100CSD和LM5100CSD/NOPB的区别 |
| 型号： LM5100CSDX/NOPB 品牌： 德州仪器 封装： WSON | 完全替代 | 3A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers | LM5100CSD和LM5100CSDX/NOPB的区别 |
| 型号： LM5100CSDX 品牌： 德州仪器 封装： Surface 10Pin | 类似代替 | 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers | LM5100CSD和LM5100CSDX的区别 |
