LM5106SDX

LM5106SDX

TI(德州仪器) 主动器件

Driver 100V 1.8A 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 10Pin WSON EP T/R

Half-Bridge Gate Driver IC Non-Inverting 10-WSON 4x4


得捷:
IC GATE DRVR HALF-BRIDGE 10WSON


贸泽:
Gate Drivers 100V Half Bridge Gate Driver with Programmable Dead-Time 10-WSON -40 to 125


Chip1Stop:
Driver 100V 1.8A 2-OUT Hi/Lo Side Half Brdg Inv/Non-Inv 10-Pin WSON EP T/R


LM5106SDX中文资料参数规格
技术参数

上升/下降时间 15ns, 10ns

输出接口数 2

输出电流 1.8 A

静态电流 340 µA

上升时间 15 ns

下降时间 10 ns

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压 8V ~ 14V

电源电压Max 14 V

电源电压Min 8 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 WDFN-10

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.8 mm

封装 WDFN-10

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

LM5106SDX引脚图与封装图

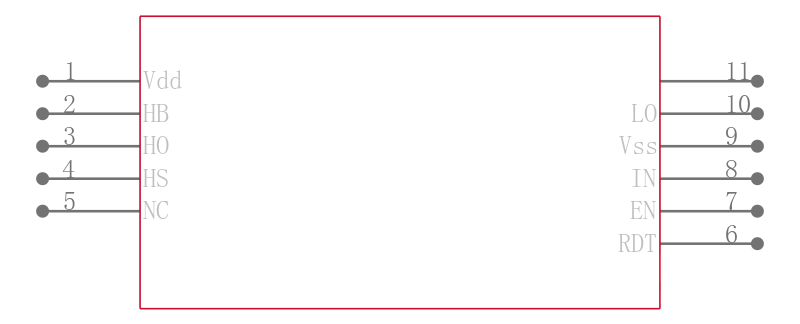

LM5106SDX引脚图

LM5106SDX引脚图

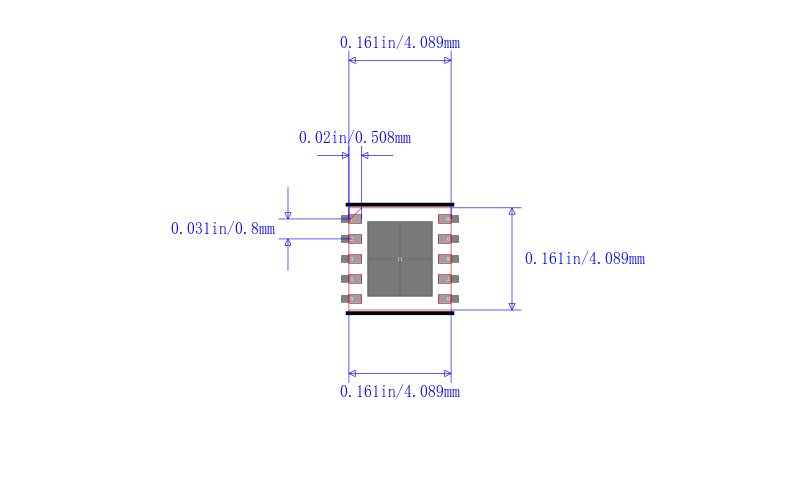

LM5106SDX封装图

LM5106SDX封装图

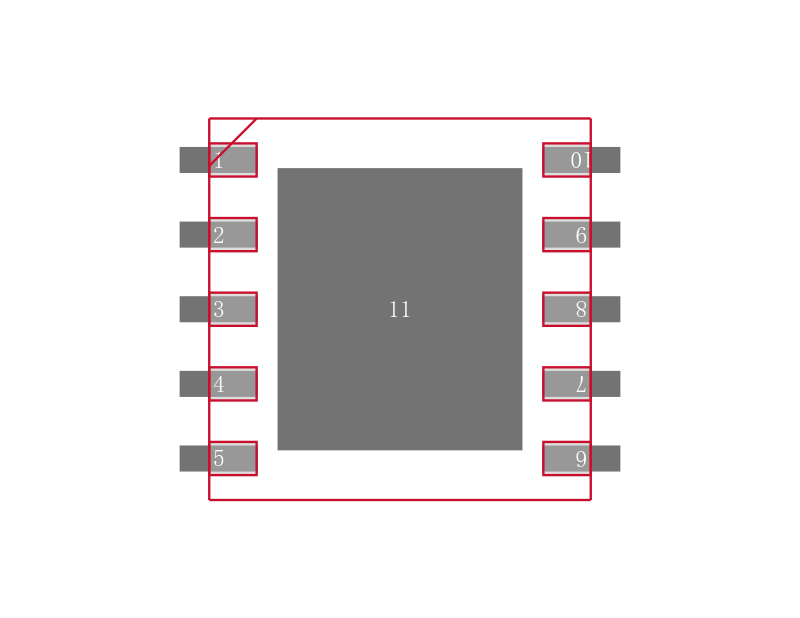

LM5106SDX封装焊盘图

LM5106SDX封装焊盘图

在线购买LM5106SDX
型号 制造商 描述 购买
LM5106SDX TI 德州仪器 Driver 100V 1.8A 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 10Pin WSON EP T/R 搜索库存
替代型号LM5106SDX
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LM5106SDX

品牌： TI 德州仪器

封装： WSON 10Pin

当前型号

Driver 100V 1.8A 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 10Pin WSON EP T/R

当前型号

型号： LM5106SDX/NOPB

品牌： 德州仪器

封装： WSON

类似代替

具有 8V UVLO 和可编程死区时间的 1.2A、1.8A、100V 半桥栅极驱动器 10-WSON -40 to 125

LM5106SDX和LM5106SDX/NOPB的区别
