LM2585S-5.0

TI(德州仪器) 主动器件

Conv DC-DC 4V to 40V Step Up Single-Out 5V 3A 6Pin5+Tab TO-263 Tube

Boost, Flyback, Forward Converter Switching Regulator IC Positive Fixed 5V 1 Output 3A Switch TO-263-6, D²Pak 5 Leads + Tab, TO-263BA

得捷:
IC REG MULTI CONFG 5V 3A TO263-5

贸泽:
Switching Voltage Regulators

艾睿:
Conv DC-DC 4V to 40V Step Up Single-Out 5V 3A 6-Pin5+Tab TO-263 Tube

安富利:
Conv DC-DC Single Step Up 4V to 40V 6-Pin5+Tab TO-263 Rail

LM2585S-5.0中文资料参数规格

技术参数

电源电压DC 40.0V max

输出接口数 1

输出电压 5 V

输出电流 3 A

静态电流 11.0 mA

调节输出数 1

开关频率 115 kHz

拓扑结构 Boost, Flyback

输入电压Max 40 V

输入电压Min 4 V

输出电压Min 5 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min 40 ℃

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-263-5

外形尺寸

封装 TO-263-5

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

LM2585S-5.0引脚图与封装图

LM2585S-5.0引脚图

LM2585S-5.0封装图

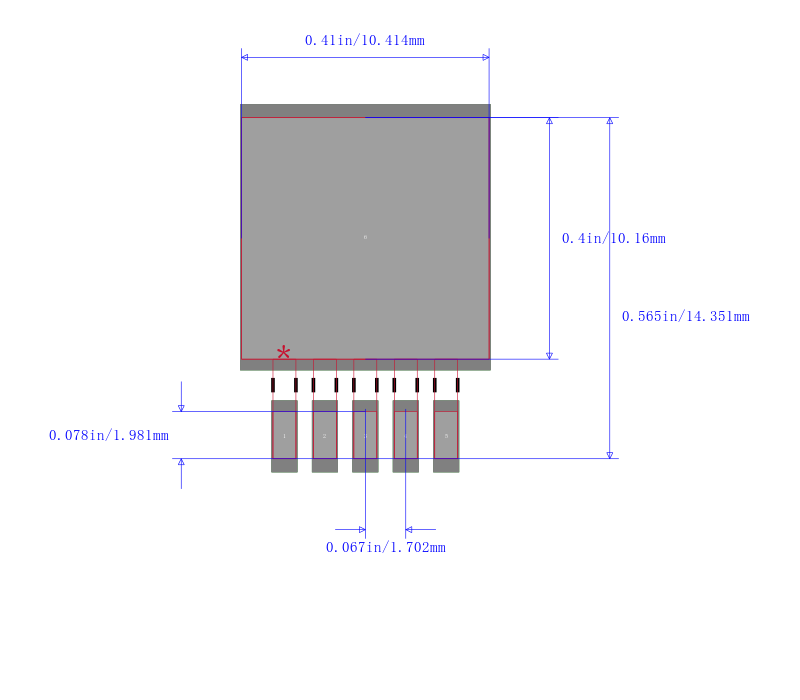

LM2585S-5.0封装焊盘图

在线购买LM2585S-5.0

型号	制造商	描述	购买
LM2585S-5.0	TI 德州仪器	Conv DC-DC 4V to 40V Step Up Single-Out 5V 3A 6Pin5+Tab TO-263 Tube	搜索库存

替代型号LM2585S-5.0

型号/品牌/封装	代替类型	描述	替代型号对比
型号： LM2585S-5.0 品牌： TI 德州仪器封装： TO-263 5V 5Pin	当前型号	Conv DC-DC 4V to 40V Step Up Single-Out 5V 3A 6Pin5+Tab TO-263 Tube	当前型号
型号： LM2585S-5.0/NOPB 品牌：德州仪器封装： TO-263 5Pin	类似代替	LM258x 升压/回扫/Sepic SIMPLE SWITCHER® 调节器系列LM258x 系列 SIMPLE SWITCHER® 调节器设计用于回扫、升压（升压）、SEPIC 和前置转换器应用。很少需用外部元件输出电压型号：5V、12V 和可调系列标准电感器和变压器宽输入电压范围：4V 至 40V 电流模式操作用于改进的瞬态响应、线路调节和电流限制内部软启动功能可减少启动期间的浪涌电流通过限流、欠压锁定和热关闭保护输出晶体管系统输出电压容差 ±4% 超出线路和负载条件 LM2586/LM2588 具有外部断路功能 ### 直流/直流开关调节器，Texas Instruments用于高达 75V 的宽电压输入设计，以及易用性和灵活性之间的平衡。	LM2585S-5.0和LM2585S-5.0/NOPB的区别
型号： LM2585SX-5.0/NOPB 品牌：德州仪器封装： TO-263-6	类似代替	4V 至 40V、3A 升压、宽输入电压反激式转换器 5-DDPAK/TO-263 -40 to 125	LM2585S-5.0和LM2585SX-5.0/NOPB的区别
型号： LM2585SX-5.0 品牌：德州仪器封装： TO-263 5Pin	类似代替	4V 至 40V、3A 升压、宽输入电压反激式转换器 5-DDPAK/TO-263 -40 to 125	LM2585S-5.0和LM2585SX-5.0的区别
