LM5119PSQ/NOPB

LM5119PSQ/NOPB

TI(德州仪器) 主动器件

5.5V 至 65V 宽输入电压、电流模式双路同步降压控制器 32-WQFN -40 to 125

降压 稳压器 正 输出 降压 - DC DC 切换控制器 IC 32-WQFN(5x5)


得捷:
IC REG CTRLR BUCK 32WQFN


立创商城:
降压型 5.5V~65V 750kHz


德州仪器TI:
5.5-65V Wide Vin, Current Mode Dual Synchronous Buck Controller


艾睿:
DC/DC Cntrlr Dual-OUT Step Down 15A 220kHz/530kHz Automotive 32-Pin WQFN EP T/R


安富利:
Current Mode PWM Controller 0.8V 3.3A 32-Pin LLP EP T/R


Verical:
Wide Input Range Dual Synchronous Buck Controller


LM5119PSQ/NOPB中文资料参数规格
技术参数

输出接口数 2

输出电压 0.8 V

输出电流 3300 mA

供电电流 3.9 mA

静态电流 6.00 mA

调节输出数 2

上升时间 6 ns

开关频率 50kHz ~ 750kHz

拓扑结构 Buck

占空比 95 %

下降时间 5 ns

电源电压 5.5V ~ 14V

封装参数

安装方式 Surface Mount

引脚数 32

封装 WFQFN-32

外形尺寸

封装 WFQFN-32

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

LM5119PSQ/NOPB引脚图与封装图

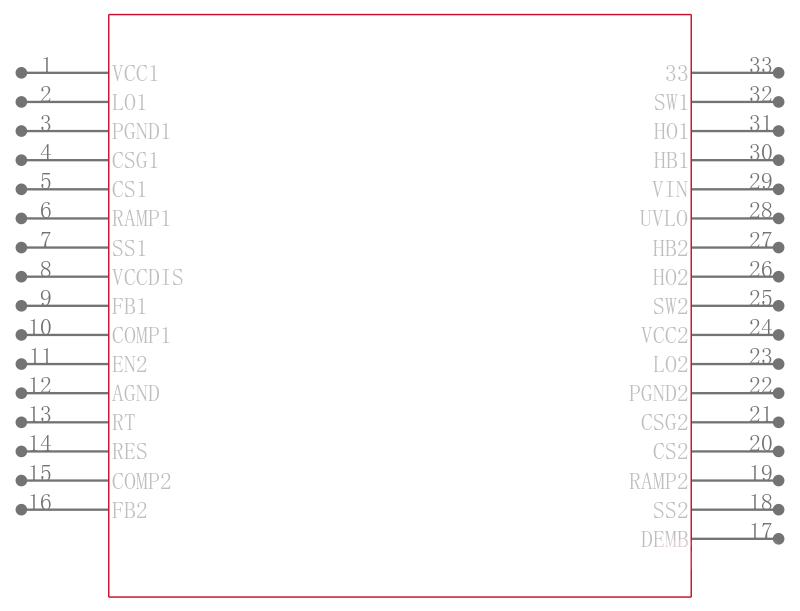

LM5119PSQ/NOPB引脚图

LM5119PSQ/NOPB引脚图

LM5119PSQ/NOPB封装图

LM5119PSQ/NOPB封装图

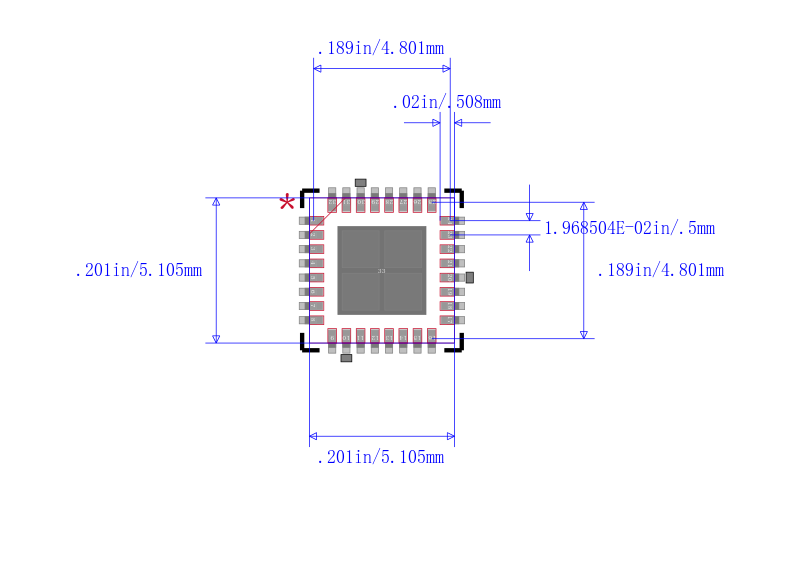

LM5119PSQ/NOPB封装焊盘图

LM5119PSQ/NOPB封装焊盘图

在线购买LM5119PSQ/NOPB
型号 制造商 描述 购买
LM5119PSQ/NOPB TI 德州仪器 5.5V 至 65V 宽输入电压、电流模式双路同步降压控制器 32-WQFN -40 to 125 搜索库存
替代型号LM5119PSQ/NOPB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LM5119PSQ/NOPB

品牌: TI 德州仪器

封装: LLP 32Pin

当前型号

5.5V 至 65V 宽输入电压、电流模式双路同步降压控制器 32-WQFN -40 to 125

当前型号

型号: LM5119PSQE/NOPB

品牌: 德州仪器

封装: LLP 100mA 32Pin

类似代替

TEXAS INSTRUMENTS  LM5119PSQE/NOPB  芯片, 直流/直流转换器, LLP32

LM5119PSQ/NOPB和LM5119PSQE/NOPB的区别
