LM2591HVS-3.3

TI(德州仪器) 主动器件

onverter 150千赫1A降压电压LM2591HV SIMPLE SWITCHER电源 LM2591HV SIMPLE SWITCHER Power onverter 150 kHz 1A Step-Down Voltage

Buck Switching Regulator IC Positive Fixed 3.3V 1 Output 1A TO-263-6, D²Pak 5 Leads + Tab, TO-263BA

得捷:
IC REG BUCK 3.3V 1A TO263-5

艾睿:
Conv DC-DC 4.5V to 60V Step Down Single-Out 3.3V 1A 6-Pin5+Tab TO-263 Rail

Chip1Stop:
Conv DC-DC Single Step Down 4.5V to 60V 6-Pin5+Tab TO-263 Rail

LM2591HVS-3.3中文资料参数规格

技术参数

输出接口数 1

输出电压 3.3 V

输出电流 1 A

静态电流 1.00 mA

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 60 V

输入电压Min 4.5 V

输出电压Min 3.3 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 60V

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-263-6

外形尺寸

封装 TO-263-6

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Rail

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

LM2591HVS-3.3引脚图与封装图

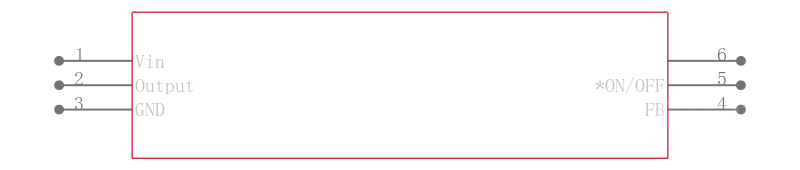

LM2591HVS-3.3引脚图

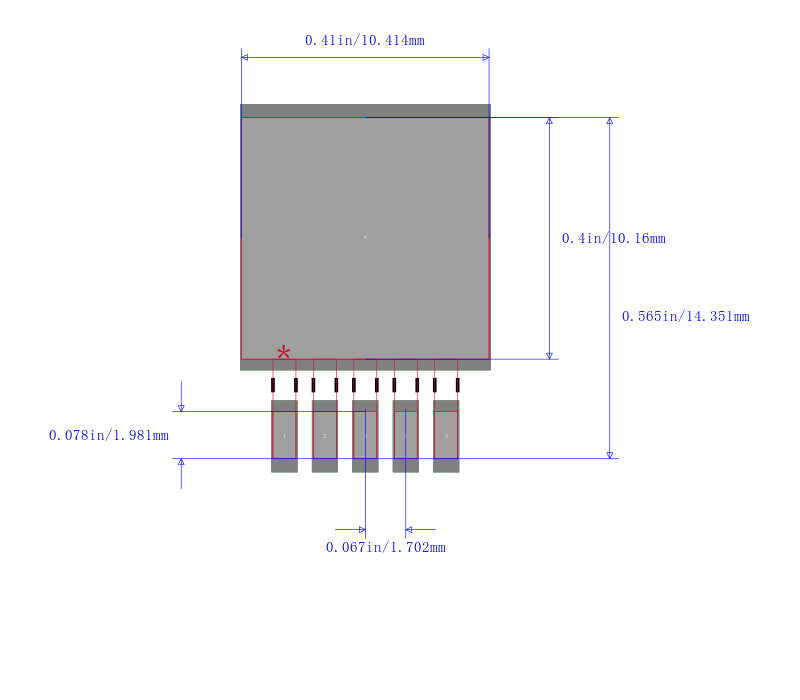

LM2591HVS-3.3封装图

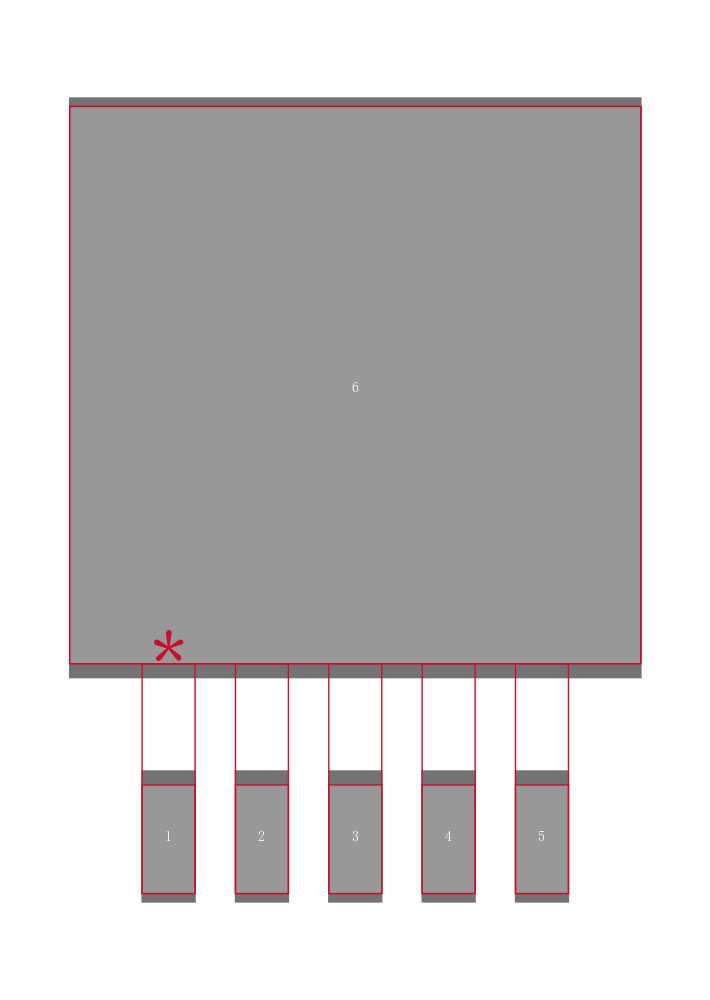

LM2591HVS-3.3封装焊盘图

在线购买LM2591HVS-3.3

型号	制造商	描述	购买
LM2591HVS-3.3	TI 德州仪器	onverter 150千赫1A降压电压LM2591HV SIMPLE SWITCHER电源 LM2591HV SIMPLE SWITCHER Power onverter 150 kHz 1A Step-Down Voltage	搜索库存

替代型号LM2591HVS-3.3

型号/品牌/封装	代替类型	描述	替代型号对比
型号： LM2591HVS-3.3 品牌： TI 德州仪器封装： TO-263 3.3V 1A 5Pin	当前型号	onverter 150千赫1A降压电压LM2591HV SIMPLE SWITCHER电源 LM2591HV SIMPLE SWITCHER Power onverter 150 kHz 1A Step-Down Voltage	当前型号
型号： LM2591HVS-3.3/NOPB 品牌：德州仪器封装： TO-263 3.3V 1A 5Pin	完全替代	TEXAS INSTRUMENTS LM2591HVS-3.3/NOPB 芯片, 降压稳压器, TO-263-5	LM2591HVS-3.3和LM2591HVS-3.3/NOPB的区别
型号： LM2591HVSX-3.3/NOPB 品牌：德州仪器封装： TO-263 3.3V	类似代替	1A,3.3V固定输出,降压稳压器	LM2591HVS-3.3和LM2591HVSX-3.3/NOPB的区别
型号： LM2591HVSX-3.3 品牌：德州仪器封装： TO-263 3.3V 1A 5Pin	功能相似	onverter 150千赫1A降压电压LM2591HV SIMPLE SWITCHER电源 LM2591HV SIMPLE SWITCHER Power onverter 150 kHz 1A Step-Down Voltage	LM2591HVS-3.3和LM2591HVSX-3.3的区别
