LM2696MXA

LM2696MXA

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  LM2696MXA  直流-直流开关降压逐步递减稳压器, 可调, 4.5V-24V输入, 1.2V-20V输出, 3A输出, HTSSOP-16

降压 开关稳压器 IC 正 可调式 1.254V 1 输出 3A 16-PowerTSSOP（0.173"，4.40mm 宽）


得捷:
IC REG BUCK ADJ 3A 16HTSSOP


贸泽:
Switching Voltage Regulators 3A, Constant On Time Buck Regulator 16-HTSSOP -40 to 125


e络盟:
TEXAS INSTRUMENTS  LM2696MXA  直流-直流开关降压逐步递减稳压器, 可调, 4.5V-24V输入, 1.2V-20V输出, 3A输出, HTSSOP-16


艾睿:
Conv DC-DC 4.5V to 24V Step Down Single-Out 1.254V to 20V 3A 16-Pin HTSSOP EP Tube


Newark:
# TEXAS INSTRUMENTS  LM2696MXA  DC-DC Switching Buck Step Down Regulator, Adjustable, 4.5V-24Vin, 1.2V-20Vout, 3Aout, HTSSOP-16


LM2696MXA中文资料参数规格
技术参数

输出接口数 1

输出电压 1.254V ~ 20V

输出电流 3 A

针脚数 16

静态电流 1.00 mA

调节输出数 1

开关频率 500 kHz

拓扑结构 Buck

输入电压Max 24 V

输入电压Min 4.5 V

输出电压Max 20 V

输出电压Min 1.2 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 4.5V ~ 24V

封装参数

安装方式 Surface Mount

引脚数 16

封装 HTSSOP-16

外形尺寸

封装 HTSSOP-16

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

LM2696MXA引脚图与封装图

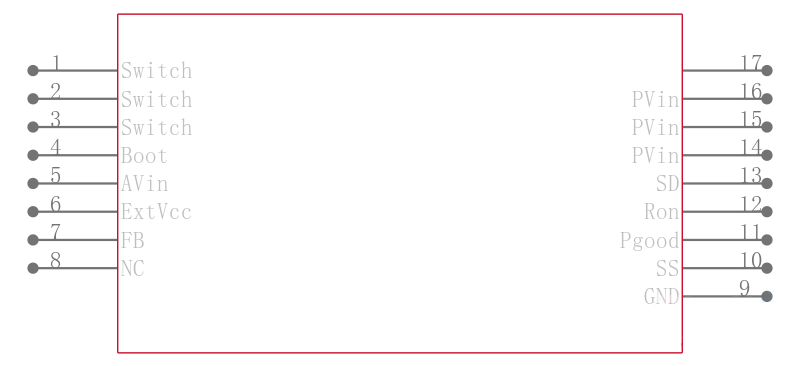

LM2696MXA引脚图

LM2696MXA引脚图

LM2696MXA封装图

LM2696MXA封装图

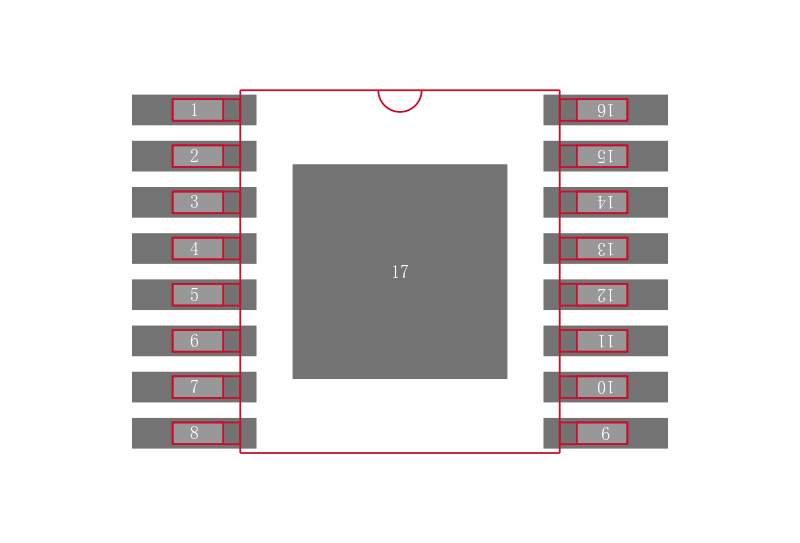

LM2696MXA封装焊盘图

LM2696MXA封装焊盘图

在线购买LM2696MXA
型号 制造商 描述 购买
LM2696MXA TI 德州仪器 TEXAS INSTRUMENTS  LM2696MXA  直流-直流开关降压逐步递减稳压器, 可调, 4.5V-24V输入, 1.2V-20V输出, 3A输出, HTSSOP-16 搜索库存
替代型号LM2696MXA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LM2696MXA

品牌： TI 德州仪器

封装： HTSSOP 1.2V 16Pin

当前型号

TEXAS INSTRUMENTS  LM2696MXA  直流-直流开关降压逐步递减稳压器, 可调, 4.5V-24V输入, 1.2V-20V输出, 3A输出, HTSSOP-16

当前型号

型号： LM2696MXA/NOPB

品牌： 德州仪器

封装： TSSOP 20V 16Pin

类似代替

TEXAS INSTRUMENTS  LM2696MXA/NOPB  芯片, 降压稳压器, 16-TSSOP, 1路输出

LM2696MXA和LM2696MXA/NOPB的区别

型号： LM2696MXAX

品牌： 德州仪器

封装：

功能相似

Conv DC-DC 4.5V to 24V Step Down Single-Out 1.254V to 20V 3A 16Pin HTSSOP EP T/R

LM2696MXA和LM2696MXAX的区别

型号： 2696

品牌： 德州仪器

封装：

功能相似

3A, Constant On Time Buck Regulator 16-HTSSOP -40 to 125

LM2696MXA和2696的区别
