LM2595T-3.3

TI(德州仪器) 主动器件

LM2595 SIMPLE SWITCHERÂ®电源转换器150千赫1A降压型稳压器 LM2595 SIMPLE SWITCHERÂ® Power Converter 150 kHz 1A Step-Down Voltage Regulator

Buck Switching Regulator IC Positive Fixed 3.3V 1 Output 1A TO-220-5 Formed Leads

得捷:
IC REG BUCK 3.3V 1A TO220-5

艾睿:
Conv DC-DC Single Inv/Step Down 4.5V to 40V 5-Pin5+Tab TO-220 Rail

安富利:
Conv DC-DC Single Inv/Step Down 4.5V to 40V 5-Pin5+Tab TO-220 Rail

LM2595T-3.3中文资料参数规格

技术参数

频率 150 kHz

输出接口数 1

输出电压 3.3 V

输出电流 1 A

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 4.5 V

输出电压Min 3.3 V

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

封装 TO-220-5

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Rail

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

LM2595T-3.3引脚图与封装图

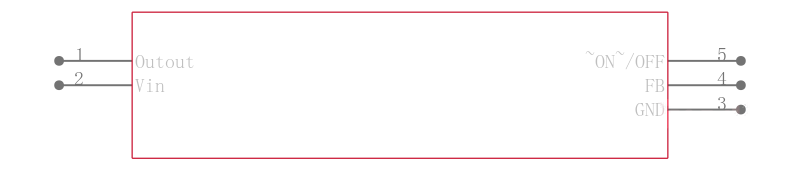

LM2595T-3.3引脚图

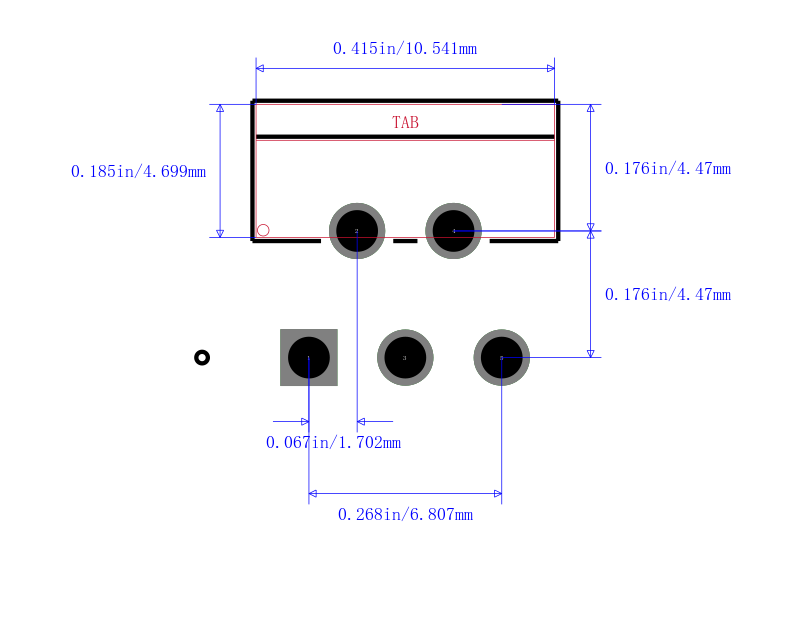

LM2595T-3.3封装图

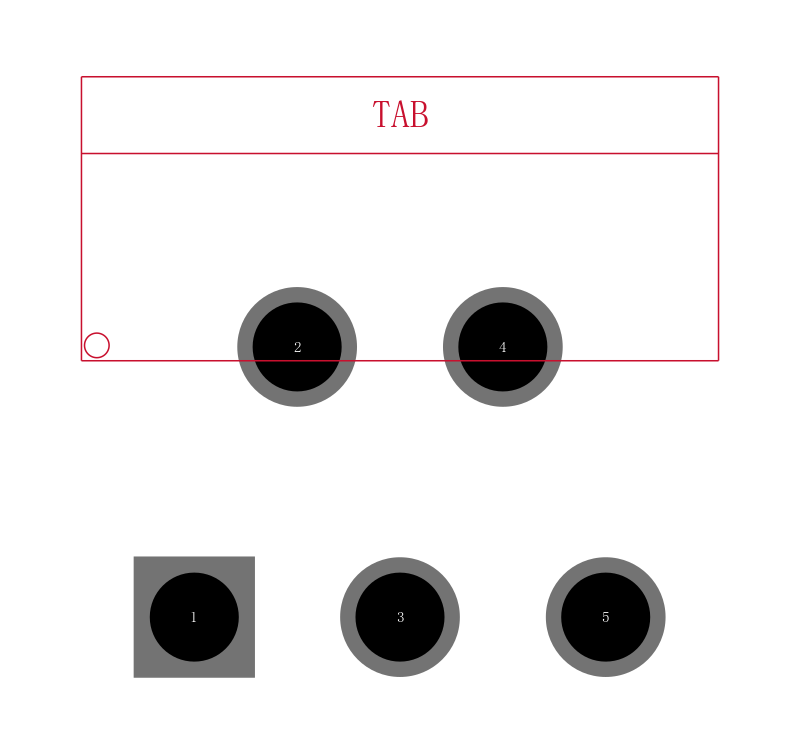

LM2595T-3.3封装焊盘图

在线购买LM2595T-3.3

型号	制造商	描述	购买
LM2595T-3.3	TI 德州仪器	LM2595 SIMPLE SWITCHERÂ®电源转换器150千赫1A降压型稳压器 LM2595 SIMPLE SWITCHERÂ® Power Converter 150 kHz 1A Step-Down Voltage Regulator	搜索库存

替代型号LM2595T-3.3

型号/品牌/封装	代替类型	描述	替代型号对比
型号： LM2595T-3.3 品牌： TI 德州仪器封装： TO-220 3.3V 5Pin	当前型号	LM2595 SIMPLE SWITCHERÂ®电源转换器150千赫1A降压型稳压器 LM2595 SIMPLE SWITCHERÂ® Power Converter 150 kHz 1A Step-Down Voltage Regulator	当前型号
型号： LM2595T-3.3/NOPB 品牌：德州仪器封装： TO-220 3.3V 5Pin	完全替代	SIMPLE SWITCHER® 降压调节器，LM259x 系列### 直流/直流开关调节器，Texas Instruments用于高达 75V 的宽电压输入设计，以及易用性和灵活性之间的平衡。	LM2595T-3.3和LM2595T-3.3/NOPB的区别
型号： LM2575T-3.3G 品牌：安森美封装： TO-220-5 3.3V 5Pin	功能相似	ON Semiconductor### 直流-直流控制器、转换器和稳压器，ON Semiconductor	LM2595T-3.3和LM2575T-3.3G的区别
型号： MIC4575-3.3BT 品牌：微芯封装：	功能相似	IC REG BCK BST 3.3V 1.7A TO220-5	LM2595T-3.3和MIC4575-3.3BT的区别
