输出接口数 1
输出电压 15 V
输出电流 1 A
静态电流 10.0 mA
输出电容类型 Tantalum
跌落电压 0.5V @1A
调节输出数 1
输入电压Max 26 V
输入电压Min 16.75 V
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 16.75V ~ 26V
安装方式 Surface Mount
引脚数 4
封装 TO-261-4
封装 TO-261-4
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead

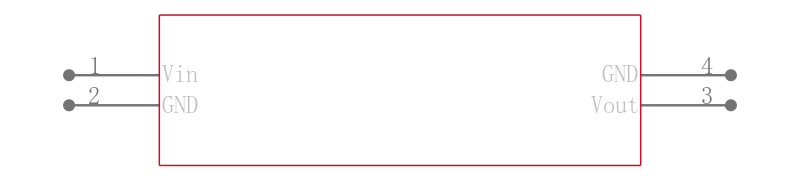

LM2940IMP-15引脚图

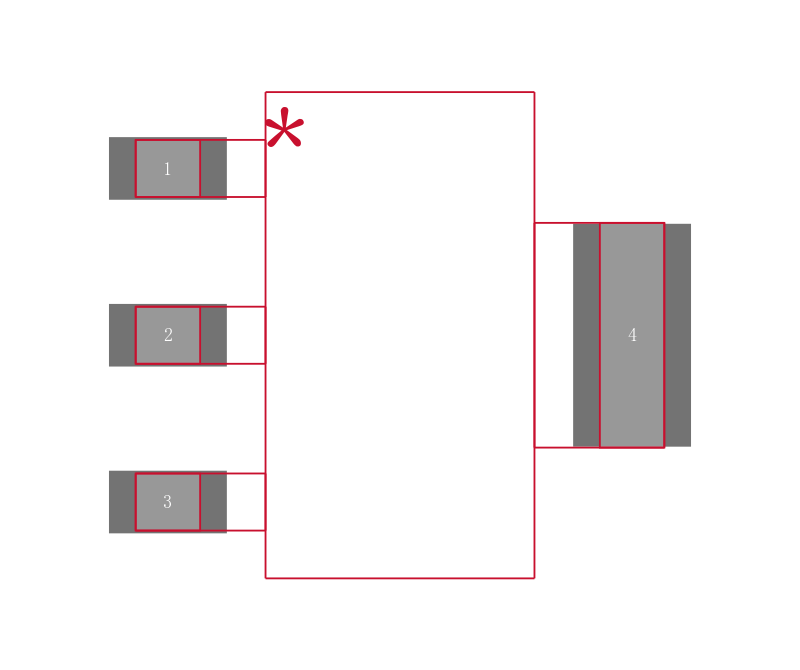

LM2940IMP-15封装图

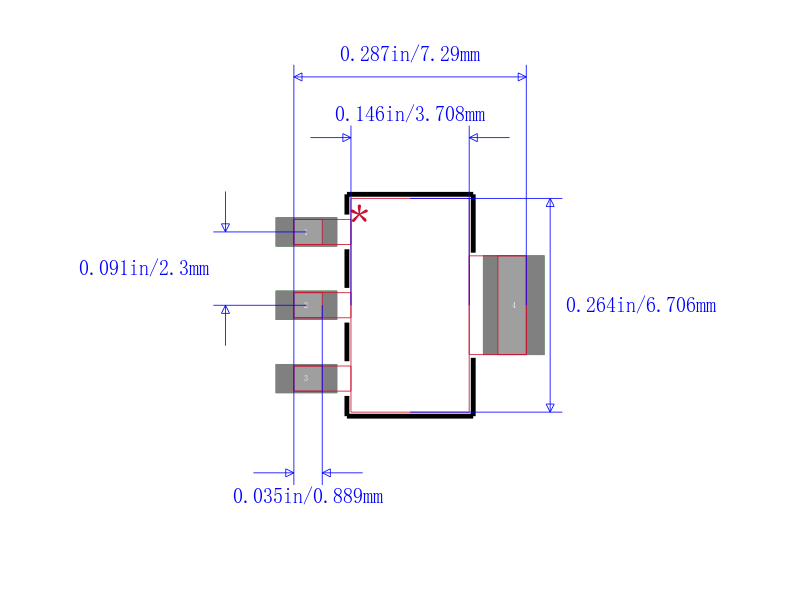

LM2940IMP-15封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM2940IMP-15 | TI 德州仪器 | LM2940 -N / LM2940C 1A低压降稳压器 LM2940-N/LM2940C 1A Low Dropout Regulator | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM2940IMP-15 品牌： TI 德州仪器 封装： TO-261-4 15V 1A 4Pin | 当前型号 | LM2940 -N / LM2940C 1A低压降稳压器 LM2940-N/LM2940C 1A Low Dropout Regulator | 当前型号 |
| 型号： LM2940IMP-15/NOPB 品牌： 德州仪器 封装： SOT-223 15V 1A 4Pin | 类似代替 | TEXAS INSTRUMENTS LM2940IMP-15/NOPB 固定电压稳压器, LDO, 0V至26V, 500mV压差, 15V输出, 1A输出, SOT-223-4 | LM2940IMP-15和LM2940IMP-15/NOPB的区别 |
| 型号： LM2940IMPX-15/NOPB 品牌： 德州仪器 封装： SOP | 类似代替 | LDO Regulator Pos 15V 1A 4Pin3+Tab SOT-223 T/R | LM2940IMP-15和LM2940IMPX-15/NOPB的区别 |
