LM2750SDX-5.0/NOPB

LM2750SDX-5.0/NOPB

TI(德州仪器) 主动器件

开关稳压器 Low-Noise Switched-Capacitor Boost Regulator 10-WSON

Charge Pump Switching Regulator IC Positive Fixed 5V 1 Output 120mA 10-WFDFN Exposed Pad


立创商城:
升压型 Vin=2.7V~5.6V Vout=5V 120mA


德州仪器TI:
2.7-V to 5.6-VIN low-noise switched-capacitor boost doubler


得捷:
IC REG CHARGE PUMP 5V 10WSON


贸泽:
开关稳压器 Low-Noise Switched-Capacitor Boost Regulator 10-WSON


艾睿:
Conv DC-DC 2.7V to 5.6V Step Up Single-Out 5V 0.12A 10-Pin WSON EP T/R


安富利:
Conv DC-DC Single Step Up 2.7V to 5.6V 10-Pin LLP EP T/R


LM2750SDX-5.0/NOPB中文资料参数规格
技术参数

输出接口数 1

输出电压 5 V

输出电流 120 mA

静态电流 5.00 mA

调节输出数 1

开关频率 1700 kHz

拓扑结构 Boost

输入电压Max 5.6 V

输入电压Min 2.7 V

输出电压Min 5 V

输出电流Max 0.12 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 2.7V ~ 5.6V

封装参数

安装方式 Surface Mount

引脚数 10

封装 WSON-10

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.8 mm

封装 WSON-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

LM2750SDX-5.0/NOPB引脚图与封装图

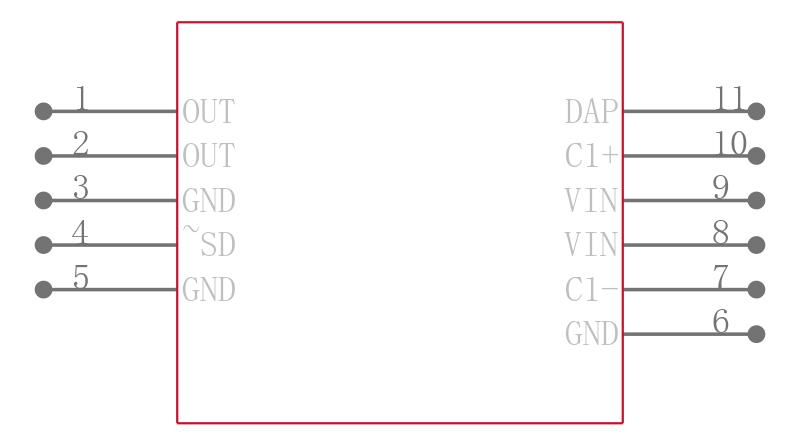

LM2750SDX-5.0/NOPB引脚图

LM2750SDX-5.0/NOPB引脚图

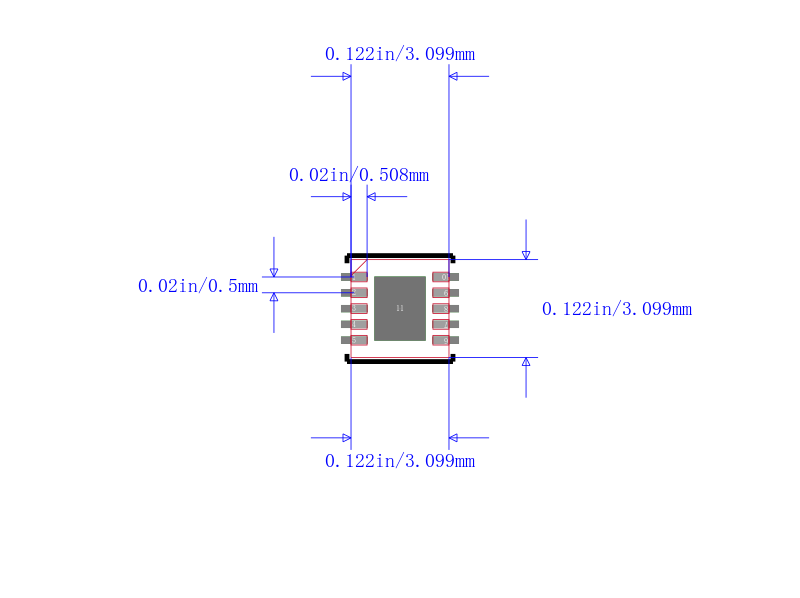

LM2750SDX-5.0/NOPB封装图

LM2750SDX-5.0/NOPB封装图

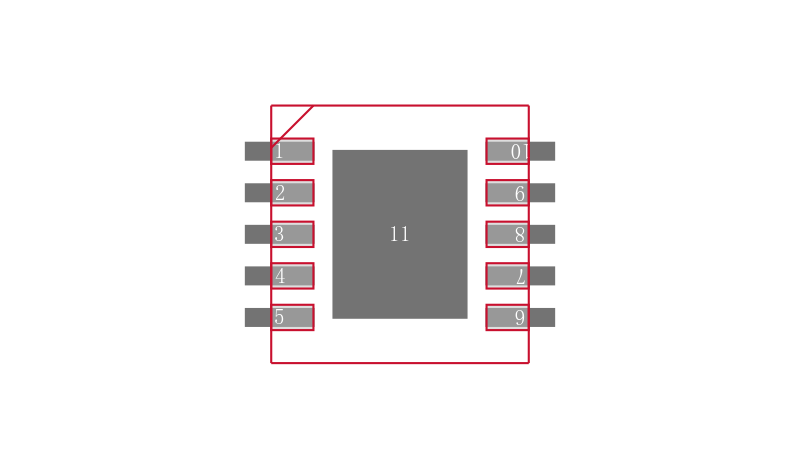

LM2750SDX-5.0/NOPB封装焊盘图

LM2750SDX-5.0/NOPB封装焊盘图

在线购买LM2750SDX-5.0/NOPB
型号 制造商 描述 购买
LM2750SDX-5.0/NOPB TI 德州仪器 开关稳压器 Low-Noise Switched-Capacitor Boost Regulator 10-WSON 搜索库存
替代型号LM2750SDX-5.0/NOPB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LM2750SDX-5.0/NOPB

品牌： TI 德州仪器

封装： WSON

当前型号

开关稳压器 Low-Noise Switched-Capacitor Boost Regulator 10-WSON

当前型号

型号： LM2750SD-5.0/NOPB

品牌： 德州仪器

封装： WSON 5.5V 10Pin

类似代替

Texas Instruments### 电荷泵转换器，Texas InstrumentsTexas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 调节器更高的效率。

LM2750SDX-5.0/NOPB和LM2750SD-5.0/NOPB的区别

型号： LM2750SDX-5.0

品牌： 德州仪器

封装： 10-WFDFN 10Pin

类似代替

LM2750低噪声开关电容升压稳压器 LM2750 Low Noise Switched Capacitor Boost Regulator

LM2750SDX-5.0/NOPB和LM2750SDX-5.0的区别
