LM3524DM

LM3524DM

TI(德州仪器) 主动器件

Voltage Mode PWM Controller 60V 200mA 350kHz 16Pin SOIC Tube

降压，升压 稳压器 正或负 输出 升压，降压 - DC DC 切换控制器 IC 16-SOIC


得捷:
IC REG CTRLR BUCK/BOOST 16SOIC


贸泽:
Switching Controllers A 926-LM3524DM/NOPB


艾睿:
Voltage Mode PWM Controller 60V 200mA 16-Pin SOIC Tube


Verical:
Voltage Mode PWM Controller 60V 200mA 350kHz 16-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  LM3524DM  Regulating Pulse Width Modulator, 5V to 40V, 1 Output, Boost, Buck, Flyback, 550kHz, SOIC-16


LM3524DM中文资料参数规格
技术参数

频率 350 kHz

电源电压DC 5.00V min

输出接口数 1

输出电压 60 V

输出电流 200 mA

耗散功率 1000 mW

静态电流 5.00 mA

调节输出数 1

上升时间 200 ns

开关频率 550 kHz

占空比 49 %

最大占空比 49 %

下降时间 100 ns

工作温度Max 80 ℃

工作温度Min 0 ℃

耗散功率Max 1000 mW

电源电压 8V ~ 40V

电源电压Max 40 V

电源电压Min 5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.91 mm

宽度 3.91 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/06/15

LM3524DM引脚图与封装图

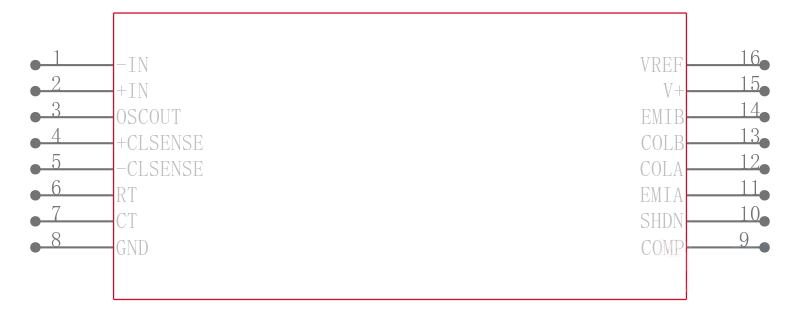

LM3524DM引脚图

LM3524DM引脚图

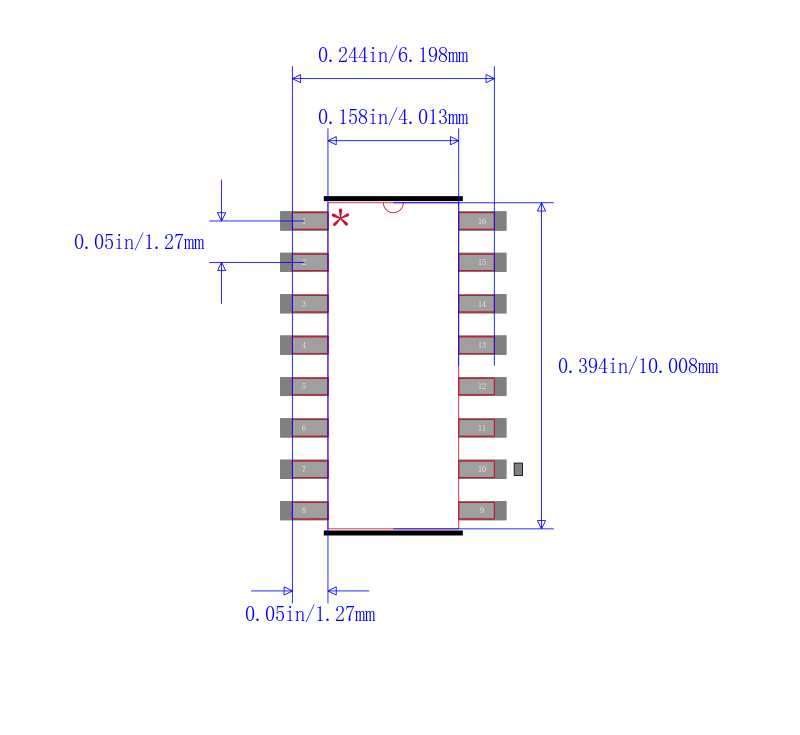

LM3524DM封装图

LM3524DM封装图

LM3524DM封装焊盘图

LM3524DM封装焊盘图

在线购买LM3524DM
型号 制造商 描述 购买
LM3524DM TI 德州仪器 Voltage Mode PWM Controller 60V 200mA 350kHz 16Pin SOIC Tube 搜索库存
替代型号LM3524DM
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LM3524DM

品牌： TI 德州仪器

封装： SOIC 18V 16Pin

当前型号

Voltage Mode PWM Controller 60V 200mA 350kHz 16Pin SOIC Tube

当前型号

型号： LM3524DM/NOPB

品牌： 德州仪器

封装： SOIC 18V 16Pin

完全替代

DC/DC Step-Up Boost Controllers External Switch, Texas Instruments### 直流/直流控制器（外部开关），Texas Instruments

LM3524DM和LM3524DM/NOPB的区别

型号： LM3524DMX/NOPB

品牌： 德州仪器

封装： SOIC 200mA 16Pin

类似代替

40V、0.2A 350KHz PWM 控制器 16-SOIC 0 to 125

LM3524DM和LM3524DMX/NOPB的区别

型号： LM3524DMX

品牌： 德州仪器

封装： SOIC 200mA 16Pin

类似代替

Voltage Mode PWM Controller 60V 200mA 350kHz 16Pin SOIC T/R

LM3524DM和LM3524DMX的区别
