LM4780TA/NOPB

LM4780TA/NOPB

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  LM4780TA/NOPB  音频功率放大器, AB, 2通道, 60 W, 20V 至 84V, TO-220, 27 引脚

音频功率放大器,双路或多路,Texas Instruments

Texas Instruments 高度集成 AB 类音频功率放大器 IC 系列带双输出或多输出,适用于立体声和多通道应用。 低功率设备的放大器系列适用于将耳机变为高功率类型,具有高达 60W 或更大输出。

### ,Texas Instruments


得捷:
IC AMP AUDIO PWR 60W AB TO220-27


欧时:
### 音频功率放大器,双路或多路,Texas InstrumentsTexas Instruments 高度集成 AB 类音频功率放大器 IC 系列带双输出或多输出,适用于立体声和多通道应用。 低功率设备的放大器系列适用于将耳机变为高功率类型,具有高达 60W 或更大输出。 ### 音频放大器,Texas Instruments


e络盟:
音频功率放大器, 60 W, AB, 2通道, 20V 至 84V, TO-220, 27 引脚


艾睿:
Audio Amp Speaker 1-CH Mono/2-CH Stereo 120W/60W Class-AB 27-Pin27+Tab TO-220 Tube


安富利:
Audio Amp Speaker 1-CH Mono/2-CH Stereo 120W/60W Class-AB 27-Pin27+Tab TO-220 Rail


Chip1Stop:
Audio Amp Speaker 1-CH Mono/2-CH Stereo 120W/60W Class-AB 27-Pin27+Tab TO-220 Rail


Newark:
# TEXAS INSTRUMENTS  LM4780TA/NOPB  Audio Power Amplifier, -20 C, TO-220, 85 C


DeviceMart:
IC AMP AUDIO PWR 60W AB TO220-27


LM4780TA/NOPB中文资料参数规格
技术参数

电源电压DC 40.0V max

通道数 2

针脚数 27

耗散功率 125000 mW

静态电流 110 mA

带宽 8.00 MHz

转换速率 19.0 V/μs

增益频宽积 8 MHz

输出功率 60 W

增益 34.0 dB

输出电流Max 11500 mA

工作温度Max 85 ℃

工作温度Min -20 ℃

耗散功率Max 125000 mW

共模抑制比Min 85 dB

电源电压 20V ~ 84V

封装参数

安装方式 Through Hole

引脚数 27

封装 TO-220-27

外形尺寸

长度 29.21 mm

宽度 0.177 in

高度 15.7 mm

封装 TO-220-27

物理参数

工作温度 -20℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Each

制造应用 音频, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

LM4780TA/NOPB引脚图与封装图
LM4780TA/NOPB引脚图

LM4780TA/NOPB引脚图

LM4780TA/NOPB封装图

LM4780TA/NOPB封装图

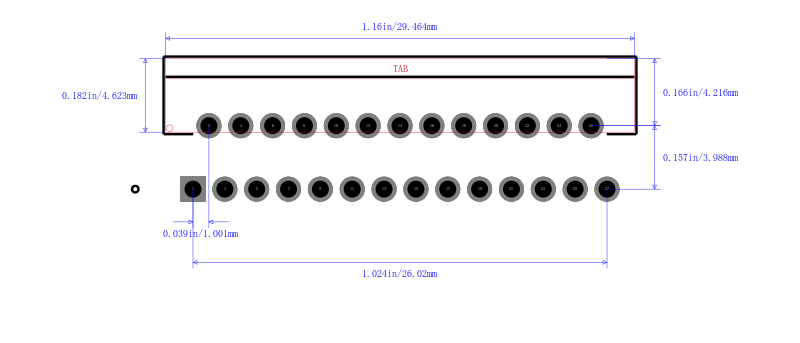

LM4780TA/NOPB封装焊盘图

LM4780TA/NOPB封装焊盘图

在线购买LM4780TA/NOPB
型号 制造商 描述 购买
LM4780TA/NOPB TI 德州仪器 TEXAS INSTRUMENTS  LM4780TA/NOPB  音频功率放大器, AB, 2通道, 60 W, 20V 至 84V, TO-220, 27 引脚 搜索库存
替代型号LM4780TA/NOPB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LM4780TA/NOPB

品牌: TI 德州仪器

封装: TO-220 27Pin 40V 60W

当前型号

TEXAS INSTRUMENTS  LM4780TA/NOPB  音频功率放大器, AB, 2通道, 60 W, 20V 至 84V, TO-220, 27 引脚

当前型号

型号: LM4766T/NOPB

品牌: 德州仪器

封装: TO-220 15Pin 30V 40W

功能相似

TEXAS INSTRUMENTS  LM4766T/NOPB  音频功率放大器

LM4780TA/NOPB和LM4766T/NOPB的区别

型号: LM4766T

品牌: 德州仪器

封装: TO-220 15Pin 30V 40W

功能相似

TEXAS INSTRUMENTS  LM4766T  音频功率放大器, 2通道, 40 W, 20V 至 60V, TO-220, 15 引脚

LM4780TA/NOPB和LM4766T的区别

型号: LM4780TA

品牌: 德州仪器

封装:

功能相似

Audio Amp Speaker 1CH Mono/2CH Stereo 120W/60W Class-AB 27Pin27+Tab TO-220 Rail

LM4780TA/NOPB和LM4780TA的区别
