LM3686TLE-AAED/NOPB

LM3686TLE-AAED/NOPB

TI(德州仪器) 主动器件

Conv DC-DC 2.7V to 5.5V Step Down Single-Out 0.7V to 3V 0.9A 12Pin DSBGA T/R

PMIC - 稳压器 - 线性 切换式 3 输出 降压同步(1),线性(LDO)(2) 3MHz 12-DSBGA


得捷:
IC REG TRPL BCK/LNR SYNC 12DSBGA


贸泽:
Switching Voltage Regulators Step-Down DC-DC Converter with Integrated Post Linear Regulators System & Low-Noise Linear Reg. 12-DSBGA -30 to 85


艾睿:
Conv DC-DC Single Step Down 2.7V to 5.5V 12-Pin DSBGA T/R


安富利:
Step Down DC to DC Converter 12-Pin uSMD T/R


Chip1Stop:
Conv DC-DC Single Step Down 2.7V to 5.5V 12-Pin DSBGA T/R


DeviceMart:
IC REG BUCK SYNC .9A TRPL 12USMD


Win Source:
IC REG TRPL BUCK/LDO SYNC 12USMD


LM3686TLE-AAED/NOPB中文资料参数规格
技术参数

输出接口数 3

输出电压 1.2V ~ 2.5V

输出电流 900 mA

静态电流 70.0 µA

调节输出数 1

开关频率 3 MHz

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 2.7 V

输出电流Max 0.9 A

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2.7V ~ 5.5V

输入电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 12

封装 WFBGA-12

外形尺寸

封装 WFBGA-12

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

LM3686TLE-AAED/NOPB引脚图与封装图

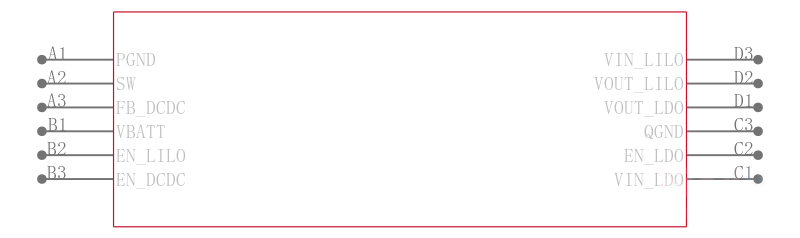

LM3686TLE-AAED/NOPB引脚图

LM3686TLE-AAED/NOPB引脚图

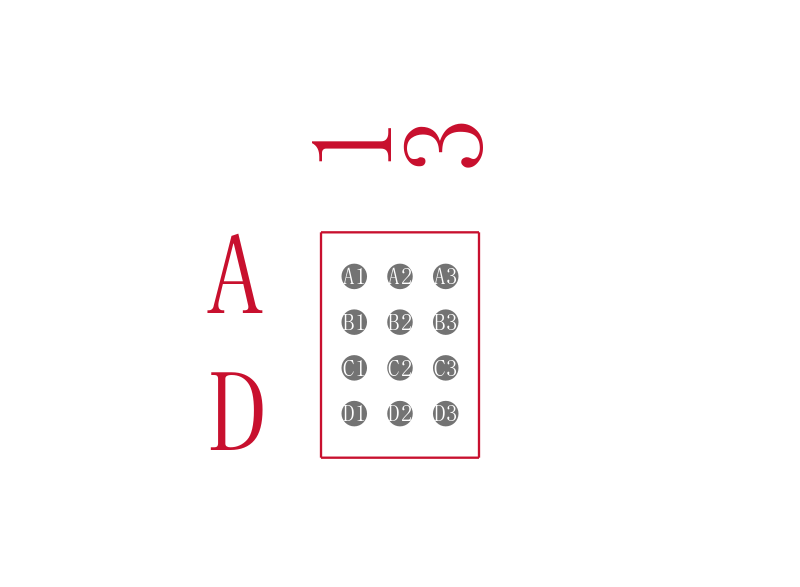

LM3686TLE-AAED/NOPB封装图

LM3686TLE-AAED/NOPB封装图

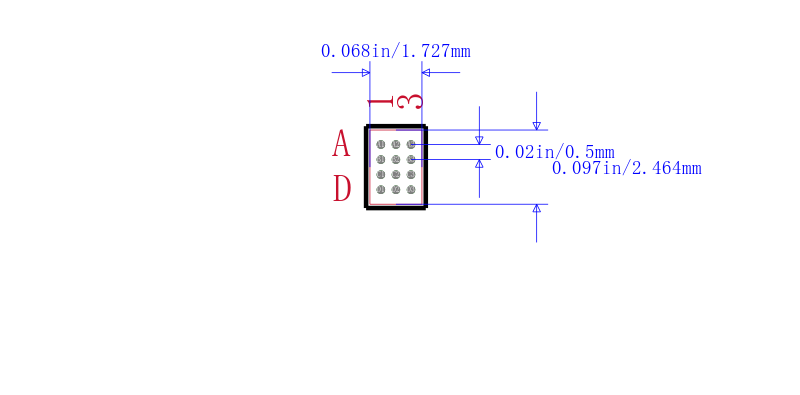

LM3686TLE-AAED/NOPB封装焊盘图

LM3686TLE-AAED/NOPB封装焊盘图
