LP2951ACSD

TI(德州仪器) 主动器件

LP2950 -N / LP2951 -N系列的可调微功耗电压调节器 LP2950-N/LP2951-N Series of Adjustable Micropower Voltage Regulators

Linear Voltage Regulator IC Positive Adjustable Fixed 1 Output 100mA 8-WSON 4x4

立创商城:
正 Vin=30V 100mA

得捷:
IC REG LIN POS ADJ 100MA 8WSON

贸泽:
低压差稳压器 NRND, alternate is LP2951ACSD/NOPB

艾睿:
LDO Regulator Pos 1.24V to 29V 0.1A 8-Pin WSON EP T/R

安富利:
LDO Regulator Pos 1.24V to 29V 0.1A 8-Pin LLP EP T/R

LP2951ACSD中文资料参数规格

技术参数

输出接口数 1

输出电压 1.24V ~ 29V

输出电流 100 mA

静态电流 75.0 µA

输出电容类型 Ceramic

跌落电压 0.38V @100mA

调节输出数 1

输入电压Max 30 V

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 2.3V ~ 30V

封装参数

安装方式 Surface Mount

引脚数 8

封装 WDFN-8

外形尺寸

封装 WDFN-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

LP2951ACSD引脚图与封装图

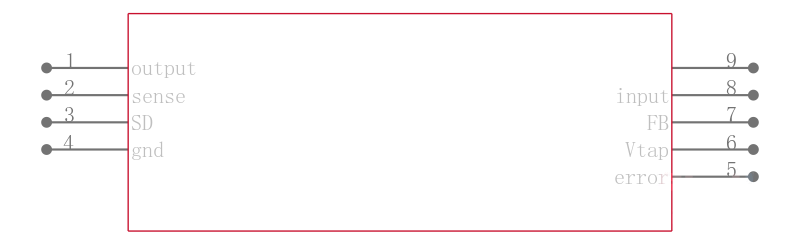

LP2951ACSD引脚图

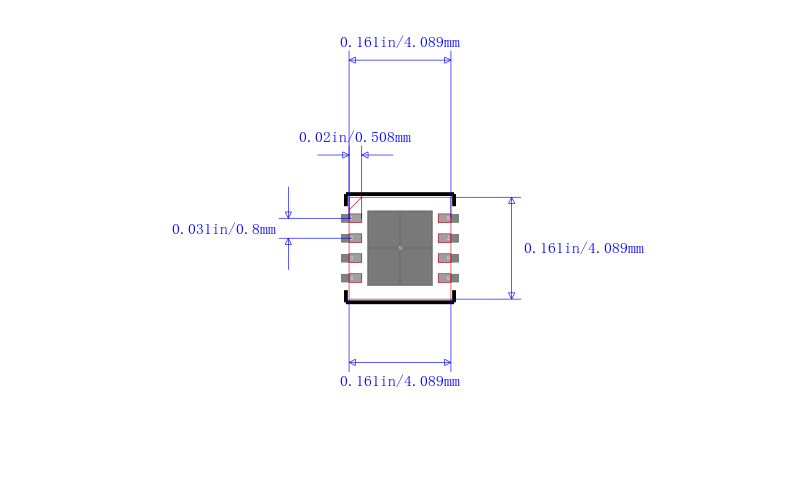

LP2951ACSD封装图

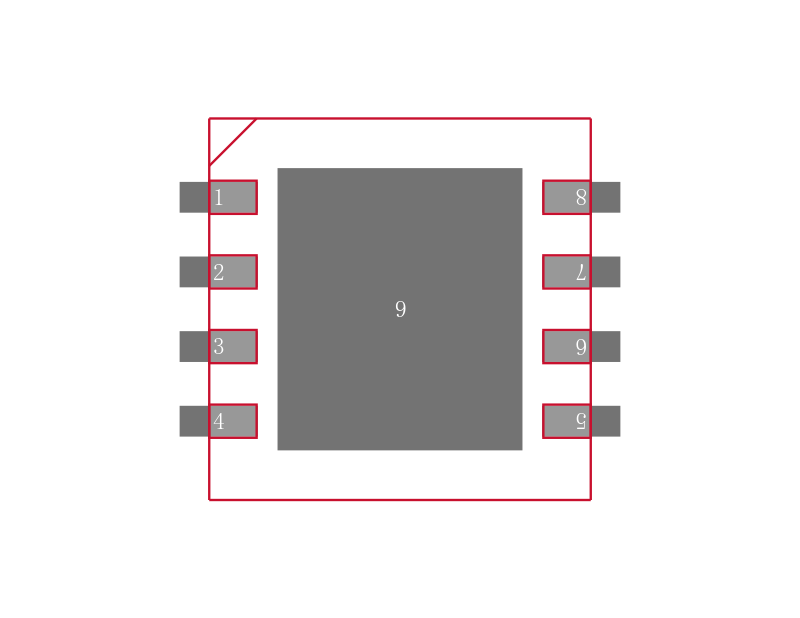

LP2951ACSD封装焊盘图

在线购买LP2951ACSD

型号	制造商	描述	购买
LP2951ACSD	TI 德州仪器	LP2950 -N / LP2951 -N系列的可调微功耗电压调节器 LP2950-N/LP2951-N Series of Adjustable Micropower Voltage Regulators	搜索库存

替代型号LP2951ACSD

型号/品牌/封装	代替类型	描述	替代型号对比
型号： LP2951ACSD 品牌： TI 德州仪器封装： WSON 100mA 8Pin	当前型号	LP2950 -N / LP2951 -N系列的可调微功耗电压调节器 LP2950-N/LP2951-N Series of Adjustable Micropower Voltage Regulators	当前型号
型号： LP2951ACSD/NOPB 品牌：德州仪器封装： LLP 1.24V 100mA 8Pin	类似代替	TEXAS INSTRUMENTS LP2951ACSD/NOPB 电压稳压器, LDO, 可调, 2.3V至30V输入, 380mV压差, 1.24V至29V/0.1A输出, WSON-8	LP2951ACSD和LP2951ACSD/NOPB的区别
型号： LP2951ACSDX/NOPB 品牌：德州仪器封装： WSON-8 100mA	类似代替	LP2950 -N / LP2951 -N系列的可调微功耗电压调节器 LP2950-N/LP2951-N Series of Adjustable Micropower Voltage Regulators	LP2951ACSD和LP2951ACSDX/NOPB的区别
型号： LP2951ACSDX 品牌：德州仪器封装： WSON-8 100mA 8Pin	类似代替	LP2950 -N / LP2951 -N系列的可调微功耗电压调节器 LP2950-N/LP2951-N Series of Adjustable Micropower Voltage Regulators	LP2951ACSD和LP2951ACSDX的区别
