LP5996SD-1018/NOPB

LP5996SD-1018/NOPB

TI(德州仪器) 主动器件

具有使能功能的 150mA、低 IQ、双通道可调节低压降稳压器 10-WSON

PMIC - 稳压器 - 线性 输出 150mA,300mA 10-SON(3x3)


得捷:
IC REG LINEAR 1V/1.8V 10SON


立创商城:
LP5996SD-1018/NOPB


德州仪器TI:
150-mA, low-IQ, dual-channel adjustable low-dropout voltage regulator with enable


艾睿:
LDO Regulator Pos 1V1.8V 0.15A/0.3A 10-Pin WSON EP T/R


安富利:
LDO Regulator Pos 1V1.8V 0.15A/0.3A 10-Pin LLP EP T/R


Verical:
LDO Regulator Pos 1V1.8V 0.15A/0.3A 10-Pin WSON EP T/R


LP5996SD-1018/NOPB中文资料参数规格
技术参数

输出接口数 2

输出电流 150mA, 300mA

供电电流 110µA ~ 170µA

静态电流 35.0 µA

输出电容类型 Ceramic

跌落电压 0.21V @300mA

调节输出数 2

输入电压Max 6 V

输入电压Min 2 V

输入电压 6 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 WFDFN-10

外形尺寸

封装 WFDFN-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

LP5996SD-1018/NOPB引脚图与封装图

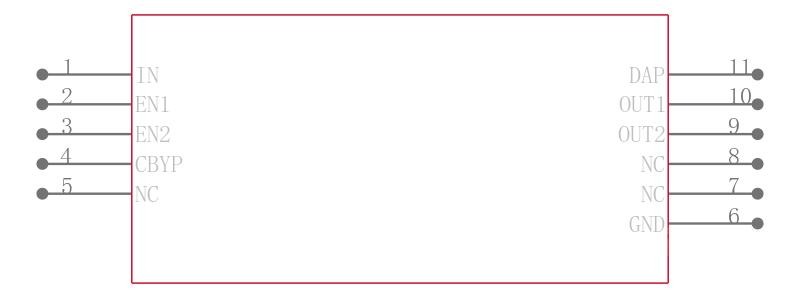

LP5996SD-1018/NOPB引脚图

LP5996SD-1018/NOPB引脚图

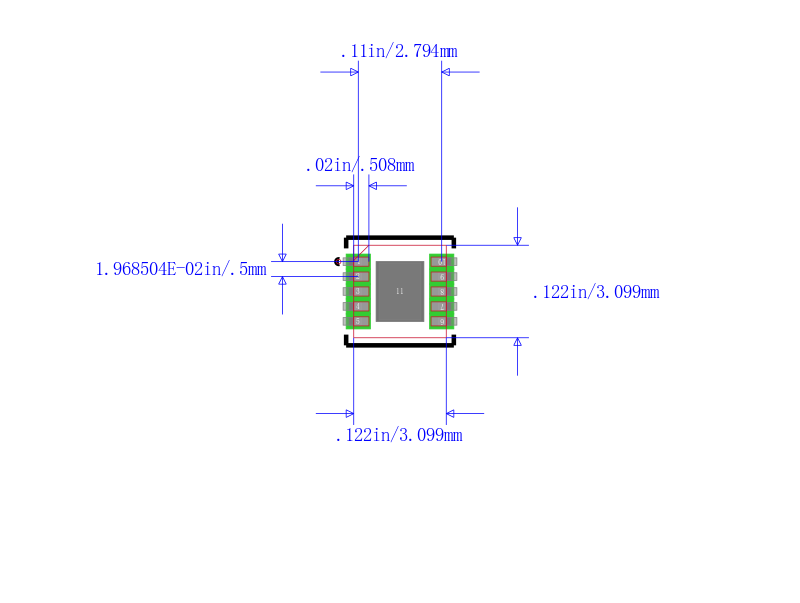

LP5996SD-1018/NOPB封装图

LP5996SD-1018/NOPB封装图

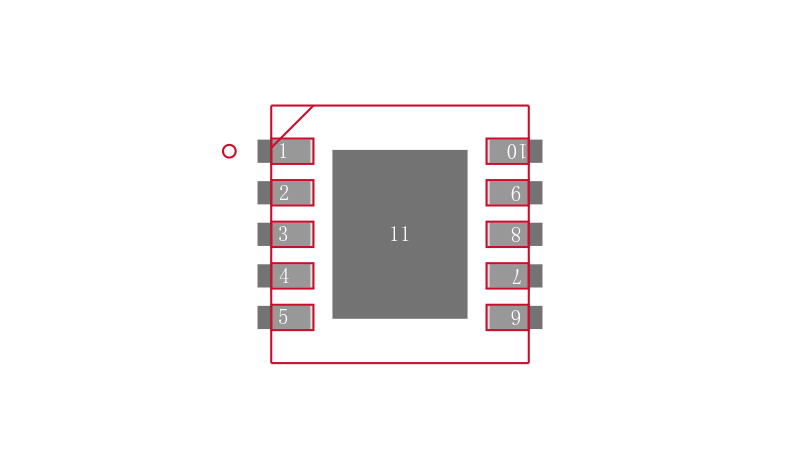

LP5996SD-1018/NOPB封装焊盘图

LP5996SD-1018/NOPB封装焊盘图

在线购买LP5996SD-1018/NOPB
型号 制造商 描述 购买
LP5996SD-1018/NOPB TI 德州仪器 具有使能功能的 150mA、低 IQ、双通道可调节低压降稳压器 10-WSON 搜索库存
替代型号LP5996SD-1018/NOPB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LP5996SD-1018/NOPB

品牌: TI 德州仪器

封装: WSON

当前型号

具有使能功能的 150mA、低 IQ、双通道可调节低压降稳压器 10-WSON

当前型号

型号: LP5996SDX-1018/NOPB

品牌: 德州仪器

封装: LLP

类似代替

LDO Regulator Pos 1V1.8V 0.15A/0.3A 10Pin LLP EP T/R

LP5996SD-1018/NOPB和LP5996SDX-1018/NOPB的区别
