LM431CIM
TI(德州仪器)
主动器件
LM431CIM中文资料参数规格
技术参数
容差 ±0.5 %
输出电压 2.495V ~ 37V
输出电流 100 mA
通道数 1
输入电压Max 37 V
输出电压Max 37 V
输出电压Min 2.5 V
输出电流Max 100 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 37 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 4.9 mm
宽度 3.9 mm
高度 1.45 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 85℃ TA
温度系数 ±50 ppm/℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
LM431CIM引脚图与封装图

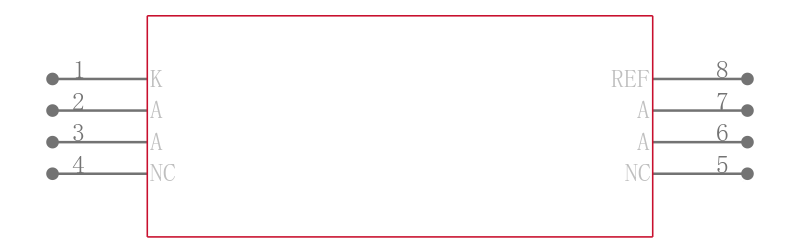

LM431CIM引脚图
LM431CIM封装图
LM431CIM封装焊盘图
在线购买LM431CIM
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM431CIM | TI 德州仪器 | LM431可调式精密齐纳并联稳压器 LM431 Adjustable Precision Zener Shunt Regulator | 搜索库存 |
替代型号LM431CIM
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM431CIM 品牌： TI 德州仪器 封装： SOIC 100mA 8Pin | 当前型号 | LM431可调式精密齐纳并联稳压器 LM431 Adjustable Precision Zener Shunt Regulator | 当前型号 |
| 型号： LM431CIM/NOPB 品牌： 德州仪器 封装： SOIC-8 100mA 8Pin | 完全替代 | TEXAS INSTRUMENTS LM431CIM/NOPB 电压基准, 精密, 分流 - 可调, LM431系列, 2.5V至36V, SOIC-8 | LM431CIM和LM431CIM/NOPB的区别 |
| 型号： TL1431CD 品牌： 德州仪器 封装： SOIC 100mA 8Pin | 类似代替 | TEXAS INSTRUMENTS TL1431CD 电压基准, 精密, 分流 - 可调, TL1431系列, 2.5V至36V, SOIC-8 | LM431CIM和TL1431CD的区别 |
| 型号： TL431BIDR 品牌： 德州仪器 封装： SOIC-8 2.51V 100mA 8Pin | 类似代替 | TL 系列### 电压参考，Texas Instruments精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑，并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。 | LM431CIM和TL431BIDR的区别 |
