LM3670MFX-ADJ/NOPB

LM3670MFX-ADJ/NOPB

TI(德州仪器) 主动器件

LM3670MFX-ADJ/NOPB 编带

降压 开关稳压器 IC 正 可调式 0.7V 1 输出 350mA SC-74A,SOT-753


得捷:
IC REG BUCK ADJ 350MA SOT23-5


立创商城:
降压型 Vin=2.5V~5.5V Vout=700mV~5.5V 350mA


德州仪器TI:
Miniature Step-Down DC-DC Converter for Ultra Low Voltage Circuits


贸泽:
Switching Voltage Regulators Miniature Step-Down DC-DC Converter for Ultra Low Voltage Circuits 5-SOT-23 -40 to 85


艾睿:
Conv DC-DC 2.5V to 5.5V Synchronous Step Down Single-Out 0.7V to 2.5V 0.35A 5-Pin SOT-23 T/R


安富利:
Conv DC-DC Single Step Down 2.5V to 5.5V 5-Pin SOT-23 T/R


Chip1Stop:
Conv DC-DC Single Step Down 2.5V to 5.5V 5-Pin SOT-23 T/R


Verical:
Conv DC-DC 2.5V to 5.5V Synchronous Step Down Single-Out 0.7V to 2.5V 0.35A 5-Pin SOT-23 T/R


DeviceMart:
IC REG BUCK ADJ 0.35A SOT23-5


LM3670MFX-ADJ/NOPB中文资料参数规格
技术参数

电源电压DC 5.50V max

输出接口数 1

输出电压 0.7V ~ 3.3V

输出电流 350 mA

静态电流 15.0 µA

调节输出数 1

开关频率 1000 kHz

拓扑结构 Buck

开关电流 0.62 A

输入电压Max 5.5 V

输入电压Min 2.5 V

输出电压Max 5.5 V

输出电压Min 0.7 V

输出电流Max 0.35 A

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2.5 V

电源电压Min 2.5 V

输入电压 5.5 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

LM3670MFX-ADJ/NOPB引脚图与封装图

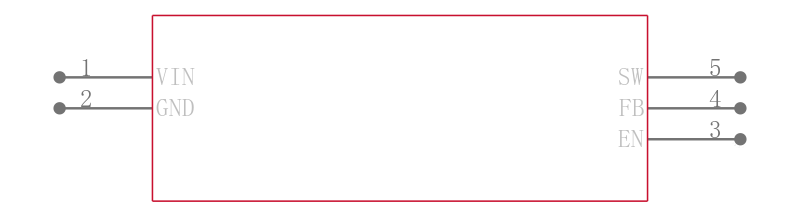

LM3670MFX-ADJ/NOPB引脚图

LM3670MFX-ADJ/NOPB引脚图

LM3670MFX-ADJ/NOPB封装图

LM3670MFX-ADJ/NOPB封装图

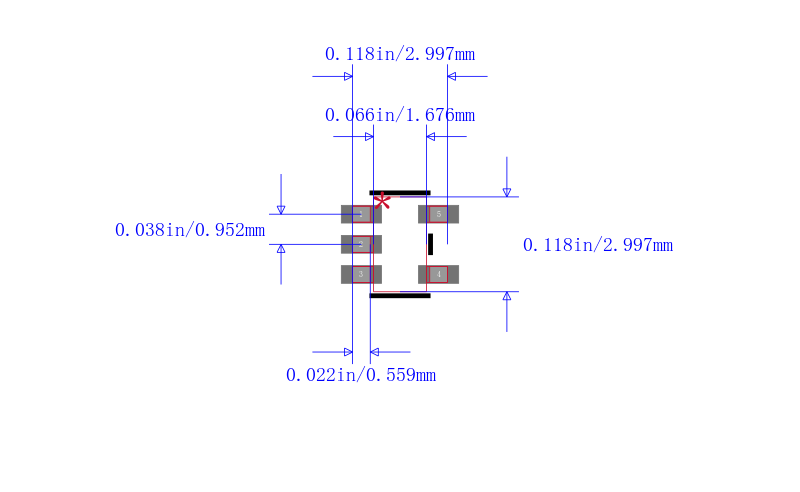

LM3670MFX-ADJ/NOPB封装焊盘图

LM3670MFX-ADJ/NOPB封装焊盘图

在线购买LM3670MFX-ADJ/NOPB
型号 制造商 描述 购买
LM3670MFX-ADJ/NOPB TI 德州仪器 LM3670MFX-ADJ/NOPB 编带 搜索库存
替代型号LM3670MFX-ADJ/NOPB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LM3670MFX-ADJ/NOPB

品牌: TI 德州仪器

封装: SOT-23 5Pin

当前型号

LM3670MFX-ADJ/NOPB 编带

当前型号

型号: LM3670MF-ADJ/NOPB

品牌: 德州仪器

封装: SOT-23 3.3V 5Pin

类似代替

TEXAS INSTRUMENTS  LM3670MF-ADJ/NOPB  直流-直流开关降压逐步递减稳压器, 可调, 2.5V-5.5V输入, 700mV-3.3V输出, 350mA输出, SOT-23-5

LM3670MFX-ADJ/NOPB和LM3670MF-ADJ/NOPB的区别

型号: LM3670MFX-ADJ

品牌: 德州仪器

封装:

功能相似

Conv DC-DC 2.5V to 5.5V Synchronous Step Down Single-Out 0.7V to 3.3V 0.35A 5Pin SOT-23 T/R

LM3670MFX-ADJ/NOPB和LM3670MFX-ADJ的区别
