LM3302DRE4
TI(德州仪器)
主动器件
LM3302DRE4中文资料参数规格
技术参数
电源电压DC 2.00V min
输出电流 20 mA
供电电流 800 µA
电路数 4
通道数 4
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 28 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LM3302DRE4引脚图与封装图

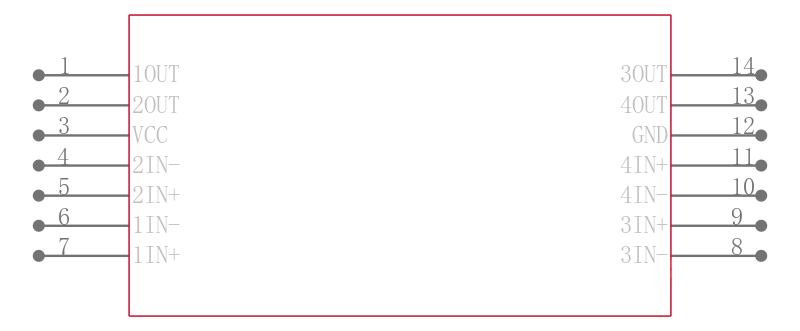

LM3302DRE4引脚图
LM3302DRE4封装图
LM3302DRE4封装焊盘图
在线购买LM3302DRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM3302DRE4 | TI 德州仪器 | 四路通用差分比较器 14-SOIC -40 to 85 | 搜索库存 |
替代型号LM3302DRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM3302DRE4 品牌： TI 德州仪器 封装： 14-SOIC 14Pin 4Channel 800uA | 当前型号 | 四路通用差分比较器 14-SOIC -40 to 85 | 当前型号 |
| 型号： LM3302D 品牌： 德州仪器 封装： SOIC 14Pin 4Channel 800uA | 类似代替 | 四路差动比较器 QUADRUPLE DIFFERENTIAL COMPARATOR | LM3302DRE4和LM3302D的区别 |
| 型号： LM3302DR 品牌： 德州仪器 封装： SOIC 14Pin 4Channel 800uA | 类似代替 | Texas InstrumentsTexas Instruments 系列电压比较器不仅包括传统单、双和四路比较器封装，还包括窗口比较器及过压和欠压监控器。 尽管比较器和运算放大器表面上是相似的设备，但它们在实用应用中的操作大大不同。 运算放大器适用于线性操作，附带适当反馈，而比较器定制用于快速切换且通常在开路模式中操作。 专用电压比较器具有明显较短的传播延迟，且可在饱和条件下具有更快的响应时间。 大多数比较器还更耐受高差分输入电压，且很多比较器具有开路集电极输出，从而可与其他设备并联操作。 | LM3302DRE4和LM3302DR的区别 |
| 型号： LM3302DE4 品牌： 德州仪器 封装： SOIC 14Pin 4Channel 800µA | 类似代替 | Comparator Quad ‚±14V/28V 14Pin SOIC Tube | LM3302DRE4和LM3302DE4的区别 |
