LS204CD中文资料参数规格
技术参数
供电电流 800 µA
电路数 2
通道数 2
耗散功率 0.5 W
共模抑制比 86 dB
转换速率 1.00 V/μs
增益频宽积 2.5 MHz
输入补偿电压 500 µV
输入偏置电流 100 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 500 mW
共模抑制比Min 86 dB
电源电压Max 30 V
电源电压Min 6 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 5 mm
宽度 4 mm
高度 1.65 mm
封装 SOIC-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LS204CD引脚图与封装图

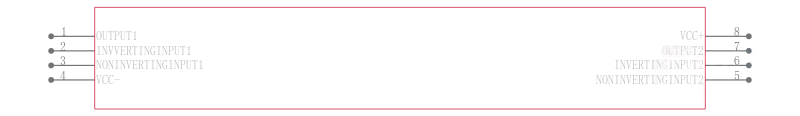

LS204CD引脚图
LS204CD封装图
LS204CD封装焊盘图
在线购买LS204CD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LS204CD | ST Microelectronics 意法半导体 | 高性能双路运算放大器 High performance dual operational amplifier | 搜索库存 |
替代型号LS204CD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LS204CD 品牌： ST Microelectronics 意法半导体 封装： SOIC 8Pin | 当前型号 | 高性能双路运算放大器 High performance dual operational amplifier | 当前型号 |
| 型号： MC33178DR2G 品牌： 安森美 封装： SOIC 5MHz 2Channel 8Pin | 功能相似 | MC33178、MC33179、低功率、低噪声运算放大器，ON SemiconductorON Semiconductor MC33178/9 系列的运算放大器使用双极技术，用于高质量音频和数据信号处理应用。 它们使用高频 PNP 输入晶体管产生低输入偏置电压、低噪音和低失真的放大器。 它们还提供高输出电流驱动能力，同时每个放大器消耗仅 420 μA 漏极电流。 提供采用 DIP 和 SOIC 封装的双路和四路型号。600 W 输出驱动能力 大输出电压摆幅 低偏置电压：0.15 mV（平均值） 低总谐波畸变：0.0024%（@ 1 kHz、600 W 负载时） 高增益带宽：5 MHz 高转换速率：2 V/μs 双电源操作：±2 V 至 ±18 V 输入上的静电放电钳位 ### 运算放大器，ON Semiconductor | LS204CD和MC33178DR2G的区别 |
| 型号： BA4560F-E2 品牌： 罗姆半导体 封装： SOP 10MHz 2Channel 8Pin | 功能相似 | ROHM BA4560F-E2 运算放大器, 双路, 10 MHz, 2个放大器, 4 V/µs, ± 4V 至 ± 15V, SOP, 8 引脚 | LS204CD和BA4560F-E2的区别 |
| 型号： BA4558F-E2 品牌： 罗姆半导体 封装： SOP 2Channel | 功能相似 | 低噪声运算放大器 Low Noise Operational Amplifiers | LS204CD和BA4558F-E2的区别 |
