输出电流 30mA @15V
供电电流 1.4 mA
电路数 4
通道数 4
共模抑制比 70 dB
输入补偿漂移 7.00 µV/K
带宽 1.20 MHz
转换速率 500 mV/μs
增益频宽积 1.2 MHz
输入补偿电压 3 mV
输入偏置电流 20 nA
工作温度Max 85 ℃
工作温度Min 25 ℃
增益带宽 1.2 MHz
共模抑制比Min 70 dB
电源电压Max 32 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -25℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free

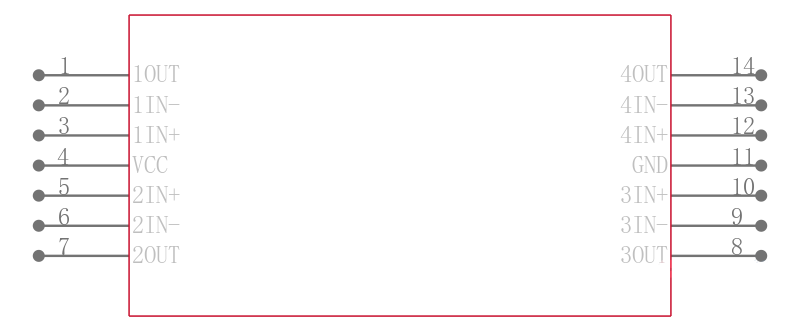

LM224ADRE4引脚图
LM224ADRE4封装图
LM224ADRE4封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM224ADRE4 | TI 德州仪器 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM224ADRE4 品牌： TI 德州仪器 封装： SOIC 1.2MHz 4Channel 14Pin | 当前型号 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： LM224KADG4 品牌： 德州仪器 封装： SOIC-14 1.2MHz 4Channel 14Pin | 完全替代 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | LM224ADRE4和LM224KADG4的区别 |
| 型号： LM224KADRG4 品牌： 德州仪器 封装： SOIC 1.2MHz 4Channel 14Pin | 完全替代 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | LM224ADRE4和LM224KADRG4的区别 |
| 型号： LM224ADR 品牌： 德州仪器 封装： SOIC 1.2MHz 4Channel 14Pin | 类似代替 | TEXAS INSTRUMENTS LM224ADR 运算放大器, 四路, 1.2 MHz, 4个放大器, 0.5 V/µs, 3V 至 32V, ± 1.5V 至 ± 16V, SOIC, 14 引脚 | LM224ADRE4和LM224ADR的区别 |
