LM358AN/NOPB

LM358AN/NOPB

TI(德州仪器) 主动器件

LM 系列Texas Instruments 的一系列通用运算放大器适用于多种使用。 这些设备在非专业应用中提供经济型性能,并提供单路、双路和四路配置。 该系列包括多种通孔和表面安装封装。 运算放大器 LM 系列中的很多设备提供低功耗,且能够采用单电源操作,带包括接地在内的输入共模电压。### 运算放大器,Texas Instruments

通用,LM 系列

Texas Instruments 的一系列通用运算放大器适用于多种使用。 这些设备在非专业应用中提供经济型性能,并提供单路、双路和四路配置。 该系列包括多种通孔和表面安装封装。 运算放大器 LM 系列中的很多设备提供低功耗,且能够采用单电源操作,带包括接地在内的输入共模电压。


得捷:
IC OPAMP GP 2 CIRCUIT 8DIP


欧时:
### 通用运算放大器,LM 系列Texas Instruments 的一系列通用运算放大器适用于多种使用。 这些设备在非专业应用中提供经济型性能,并提供单路、双路和四路配置。 该系列包括多种通孔和表面安装封装。 运算放大器 LM 系列中的很多设备提供低功耗,且能够采用单电源操作,带包括接地在内的输入共模电压。### 运算放大器,Texas Instruments


立创商城:
LM358AN/NOPB


德州仪器TI:
Dual, 32-V, 1-MHz op amp


贸泽:
运算放大器 - 运放 LOW PWR DUAL OP AMP


艾睿:
Op Amp Dual Low Power Amplifier ±16V/32V 8-Pin PDIP Tube


安富利:
OP Amp Dual GP ±16V/32V 8-Pin PDIP Rail


Chip1Stop:
Op Amp Dual GP ツア16V/32V 8-Pin PDIP Tube


TME:
Operational amplifier; 1MHz; 3÷32V; Channels:2; DIP8


Verical:
Op Amp Dual Low Power Amplifier ±16V/32V 8-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  LM358AN/NOPB  Operational Amplifier, Dual, 2 Amplifier, 1 MHz, 0.1 V/µs, 3V to 32V, DIP, 8 Pins


DeviceMart:
IC OP AMP DUAL LOW PWR 8-DIP


LM358AN/NOPB中文资料参数规格
技术参数

工作电压 3V ~ 32V

输出电流 40mA @15V

供电电流 1 mA

电路数 2

通道数 2

耗散功率 0.83 W

共模抑制比 65 dB

输入补偿漂移 7.00 µV/K

带宽 1 MHz

转换速率 100 mV/μs

增益频宽积 1 MHz

输入补偿电压 2 mV

输入偏置电流 45 nA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 1 MHz

耗散功率Max 830 mW

共模抑制比Min 65 dB

电源电压 3V ~ 32V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 10.16 mm

宽度 6.6 mm

高度 5.08 mm

封装 PDIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

LM358AN/NOPB引脚图与封装图
LM358AN/NOPB引脚图

LM358AN/NOPB引脚图

LM358AN/NOPB封装图

LM358AN/NOPB封装图

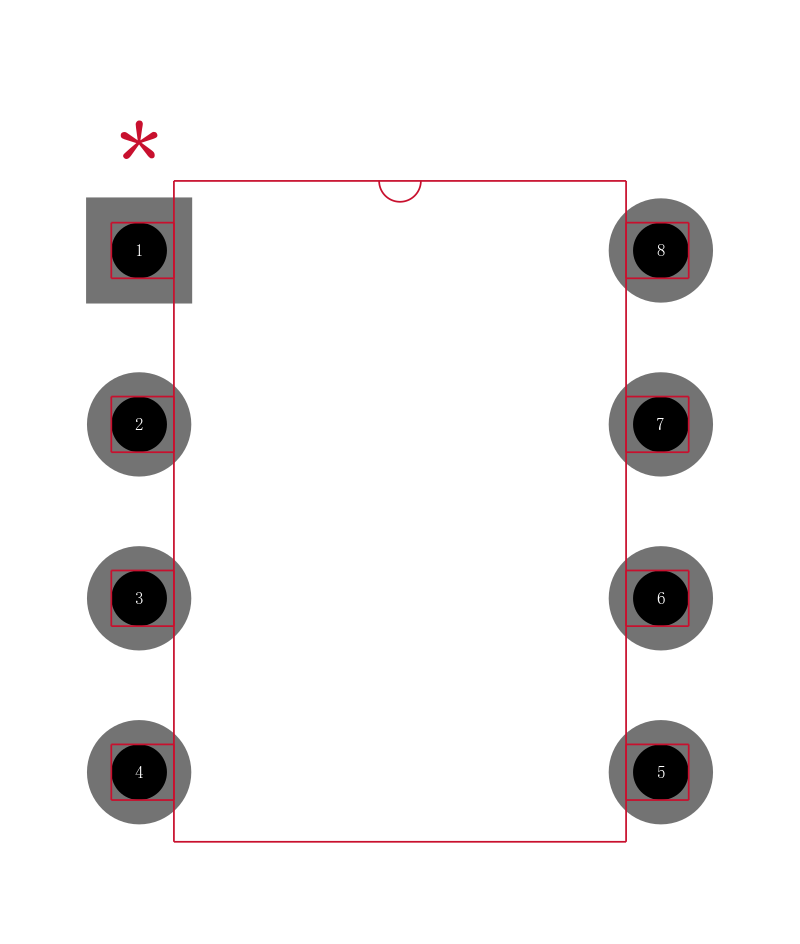

LM358AN/NOPB封装焊盘图

LM358AN/NOPB封装焊盘图

在线购买LM358AN/NOPB
型号 制造商 描述 购买
LM358AN/NOPB TI 德州仪器 LM 系列 Texas Instruments 的一系列通用运算放大器适用于多种使用。 这些设备在非专业应用中提供经济型性能,并提供单路、双路和四路配置。 该系列包括多种通孔和表面安装封装。 运算放大器 LM 系列中的很多设备提供低功耗,且能够采用单电源操作,带包括接地在内的输入共模电压。 ### 运算放大器,Texas Instruments 搜索库存
替代型号LM358AN/NOPB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LM358AN/NOPB

品牌: TI 德州仪器

封装: DIP 1MHz 2Channel 8Pin

当前型号

LM 系列Texas Instruments 的一系列通用运算放大器适用于多种使用。 这些设备在非专业应用中提供经济型性能,并提供单路、双路和四路配置。 该系列包括多种通孔和表面安装封装。 运算放大器 LM 系列中的很多设备提供低功耗,且能够采用单电源操作,带包括接地在内的输入共模电压。### 运算放大器,Texas Instruments

当前型号

型号: LM358AN

品牌: 德州仪器

封装: DIP 1MHz 2Channel 8Pin

完全替代

TEXAS INSTRUMENTS  LM358AN  运算放大器, 双路, 1 MHz, 2个放大器, 0.1 V/µs, 3V 至 32V, ± 1.5V 至 ± 16V, DIP, 8 引脚

LM358AN/NOPB和LM358AN的区别

型号: LM358P

品牌: 德州仪器

封装: DIP 700kHz 2Channel 8Pin

功能相似

LM 系列Texas Instruments 的一系列通用运算放大器适用于多种使用。 这些设备在非专业应用中提供经济型性能,并提供单路、双路和四路配置。 该系列包括多种通孔和表面安装封装。 运算放大器 LM 系列中的很多设备提供低功耗,且能够采用单电源操作,带包括接地在内的输入共模电压。### 运算放大器,Texas Instruments

LM358AN/NOPB和LM358P的区别

型号: LM2904P

品牌: 德州仪器

封装: DIP 700kHz 2Channel 8Pin

功能相似

TEXAS INSTRUMENTS  LM2904P  运算放大器, 双路, 700 kHz, 2个放大器, 0.3 V/µs, 3V 至 26V, ± 1.5V 至 ± 13V, DIP, 8 引脚

LM358AN/NOPB和LM2904P的区别
