ADS7861EB/2K5

TI(德州仪器) 主动器件

双路 500kHz 12 位 2+2 通道同步采样模数转换器 24-SSOP

12 位模数转换器 4 输入 2 SAR 24-SSOP/QSOP

得捷:
IC ADC 12BIT SAR 24SSOP

立创商城:
ADS7861EB/2K5

德州仪器TI:
Dual, 500kHz, 12-Bit, 2+2 Ch, Simultaneous Sampling Analog-To-Digital Converter

艾睿:
Quad Channel Dual ADC SAR 500ksps 12-bit Serial 24-Pin SSOP T/R

安富利:
ADC Dual SAR 500ksps 12-bit Serial 24-Pin SSOP T/R

ADS7861EB/2K5中文资料参数规格

技术参数

数字逻辑电平 SAR

电源电压DC 4.75V min

供电电流 5.00 mA

位数 12

耗散功率 25 mW

采样率 500 ksps

功耗 25.0 mW

模数转换数ADC 2

输入数 4

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 42.5 mW

输入通道数 4

封装参数

安装方式 Surface Mount

引脚数 24

封装 SSOP-24

外形尺寸

封装 SSOP-24

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ADS7861EB/2K5引脚图与封装图

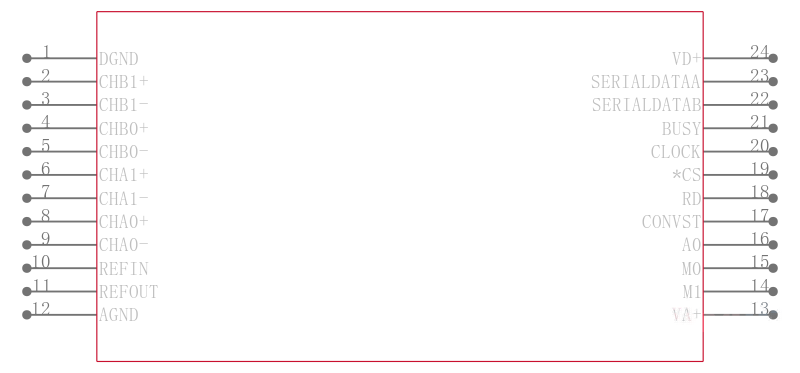

ADS7861EB/2K5引脚图

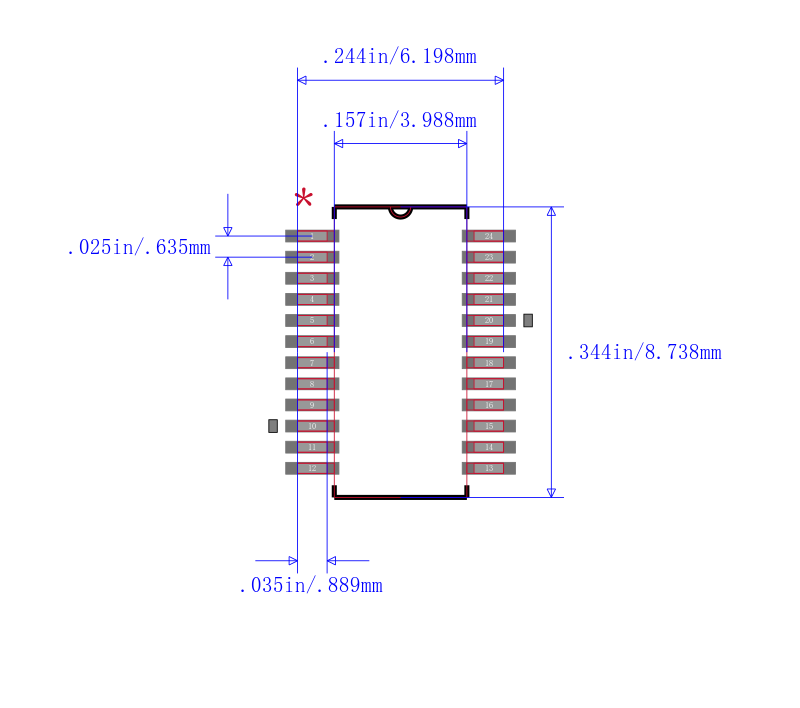

ADS7861EB/2K5封装图

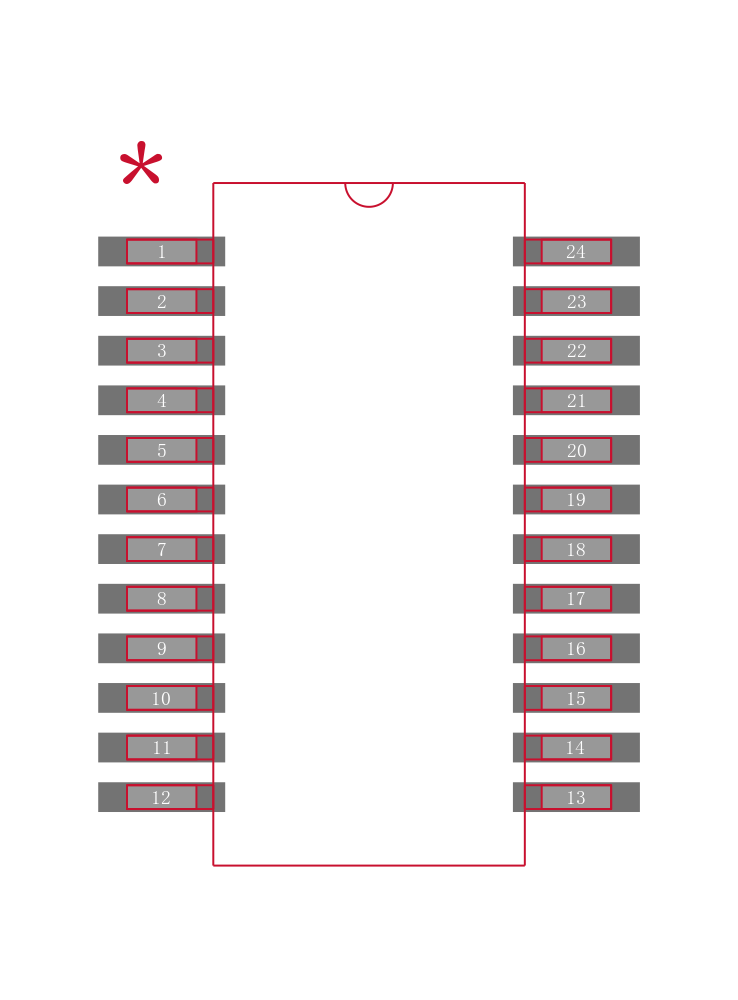

ADS7861EB/2K5封装焊盘图
