AD5222BRZ1M

AD5222BRZ1M

数据手册.pdf
ADI(亚德诺) 电子元器件分类

ANALOG DEVICES  AD5222BRZ1M  易失性数字电位器, 1 Mohm, 双, 递增递减, ± 30%, 2.7 V

数字电位计(双),Analog Devices

### 数字电位计 - Analog Devices


得捷:
IC DGTL POT 1MOHM 128TAP 14SOIC


欧时:
Analog Devices AD5222BRZ1M 2通道 1000kΩ 128位置 数字电位计, 串行接口, 14引脚 SOIC封装


e络盟:
易失性数字电位器, 1 Mohm, 双, 递增递减, 线性, ± 30%, 2.7 V


艾睿:
Digital Potentiometer 128POS 1MkOhm Dual 14-Pin SOIC N Tube


安富利:
Digital Potentiometer 128POS 1MOhm Dual 14-Pin SOIC N


Chip1Stop:
Digital Potentiometer 128POS 1MkOhm Dual 14-Pin SOIC N Tube


Verical:
Digital Potentiometer 128POS 1MkOhm Dual 14-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  AD5222BRZ1M  Volatile Digital Potentiometer, 1 Mohm, Dual, Increment Decrement, ± 30%, 2.7 V


罗切斯特:
AD5222 - Increment/Decrement Dual Digital Potentiometer


DeviceMart:
IC DGTL POT 128POS 1M DL 14SOIC


AD5222BRZ1M中文资料参数规格
技术参数

电源电压DC 2.70V min

容差 ±30 %

供电电流 0.015 mA

电路数 2

针脚数 128

电阻 1 MΩ

阻值偏差 ±30 %

静态电流 15.0 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

温度系数 -35 ppm/℃

其他

产品生命周期 End of Life

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

AD5222BRZ1M引脚图与封装图

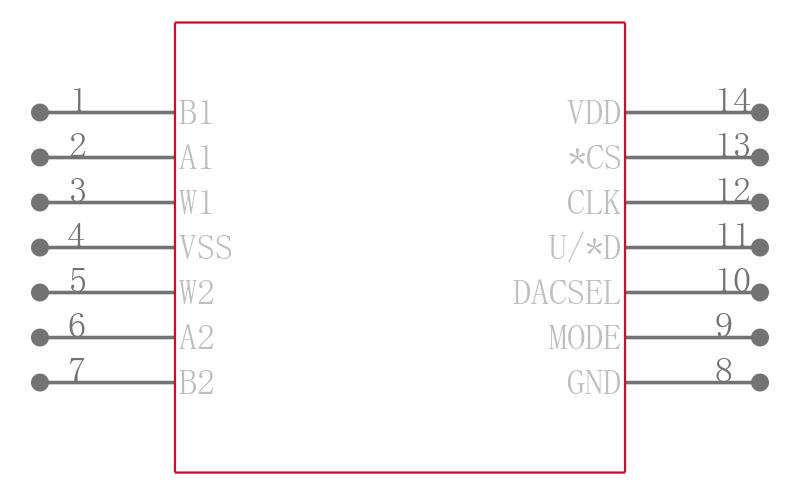

AD5222BRZ1M引脚图

AD5222BRZ1M引脚图

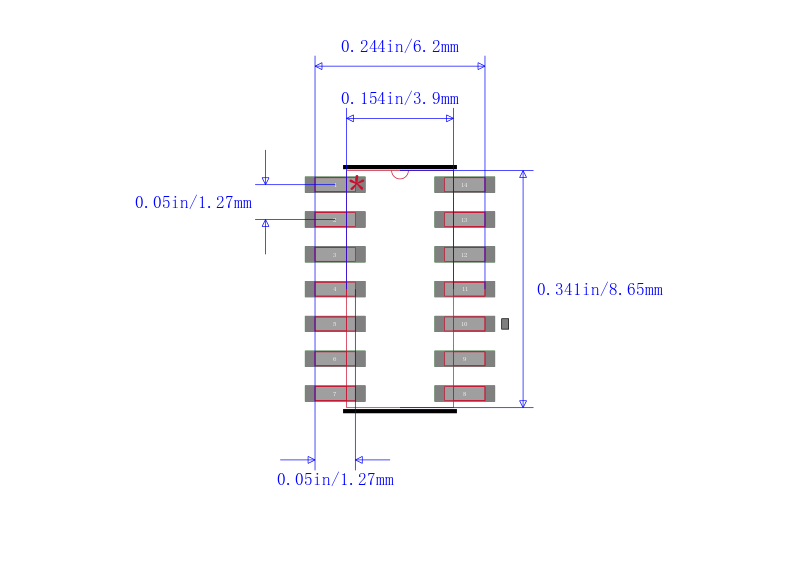

AD5222BRZ1M封装图

AD5222BRZ1M封装图

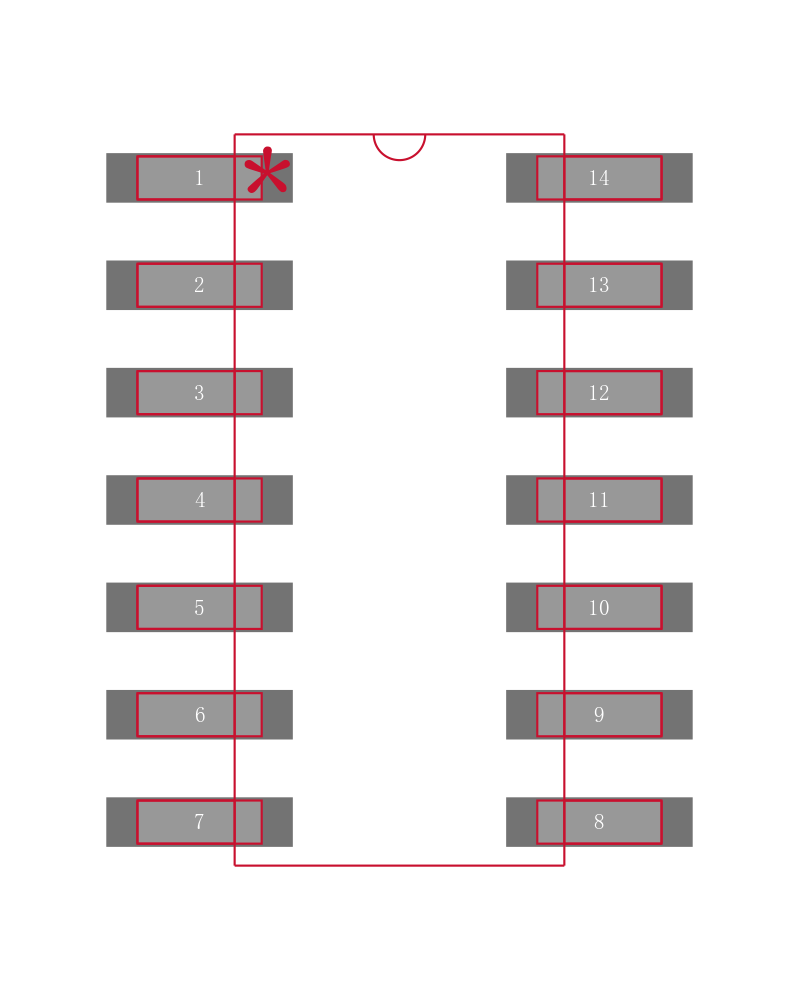

AD5222BRZ1M封装焊盘图

AD5222BRZ1M封装焊盘图

在线购买AD5222BRZ1M
型号 制造商 描述 购买
AD5222BRZ1M ADI 亚德诺 ANALOG DEVICES  AD5222BRZ1M  易失性数字电位器, 1 Mohm, 双, 递增递减, ± 30%, 2.7 V 搜索库存
替代型号AD5222BRZ1M
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD5222BRZ1M

品牌: ADI 亚德诺

封装: NSOIC 1Mohms 30per 14Pin -35ppm/deg C

当前型号

ANALOG DEVICES  AD5222BRZ1M  易失性数字电位器, 1 Mohm, 双, 递增递减, ± 30%, 2.7 V

当前型号

型号: AD5222BRZ10

品牌: 亚德诺

封装: NSOIC 10kohms 30per 14Pin -35ppm/deg C

类似代替

ANALOG DEVICES  AD5222BRZ10  易失性数字电位器, 10 kohm, 双, 上、下, ± 30%, 2.7 V

AD5222BRZ1M和AD5222BRZ10的区别
