ATP104-TL-H

ATP104-TL-H

数据手册.pdf

P 通道功率 MOSFET,30V 至 500V,ON Semiconductor### MOSFET 晶体管,ON Semiconductor

P 通道功率 MOSFET,30V 至 500V,


得捷:
MOSFET P-CH 30V 75A ATPAK


立创商城:
ATP104-TL-H


欧时:
### P 通道功率 MOSFET,30V 至 500V,ON Semiconductor### MOSFET 晶体管,ON Semiconductor


e络盟:
场效应管, MOSFET, P沟道, -30V, -75A, ATPAK-3


艾睿:
Trans MOSFET P-CH 30V 75A Automotive 3-Pin2+Tab ATP104 T/R


安富利:
Trans MOSFET P-CH 30V 75A 3-Pin2+Tab ATP104 T/R


罗切斯特:
Trans MOSFET P-CH 30V 75A 3-Pin2+Tab ATP104 T/R


力源芯城:
-75A,-30V,P沟道MOSFET


ATP104-TL-H中文资料参数规格
技术参数

无卤素状态 Halogen Free

针脚数 3

漏源极电阻 0.0064 Ω

极性 P-Channel

耗散功率 60 W

漏源极电压Vds 30 V

连续漏极电流Ids 75A

上升时间 520 ns

输入电容Ciss 3950pF @10VVds

额定功率Max 60 W

下降时间 260 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 60W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.5 mm

宽度 7.3 mm

高度 1.5 mm

封装 TO-252-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ATP104-TL-H引脚图与封装图
ATP104-TL-H引脚图

ATP104-TL-H引脚图

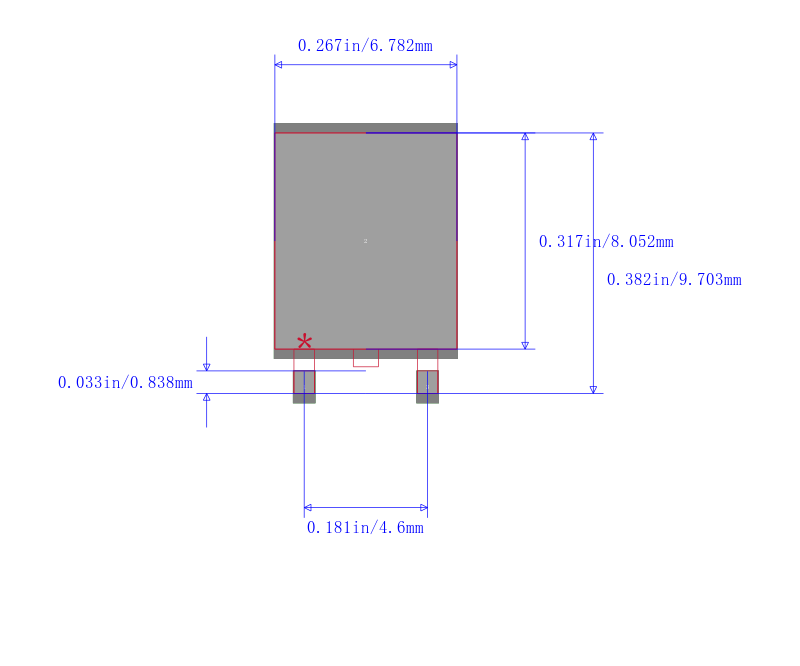

ATP104-TL-H封装图

ATP104-TL-H封装图

ATP104-TL-H封装焊盘图

ATP104-TL-H封装焊盘图

在线购买ATP104-TL-H
型号 制造商 描述 购买
ATP104-TL-H ON Semiconductor 安森美 P 通道功率 MOSFET,30V 至 500V,ON Semiconductor ### MOSFET 晶体管,ON Semiconductor 搜索库存
