DF12D(3.0)-50DP-0.5V(81)、DF12D(3.0)50DP0.5V80对比区别

高亮显示差异参数

型号 DF12D(3.0)-50DP-0.5V(81) DF12D(3.0)50DP0.5V80

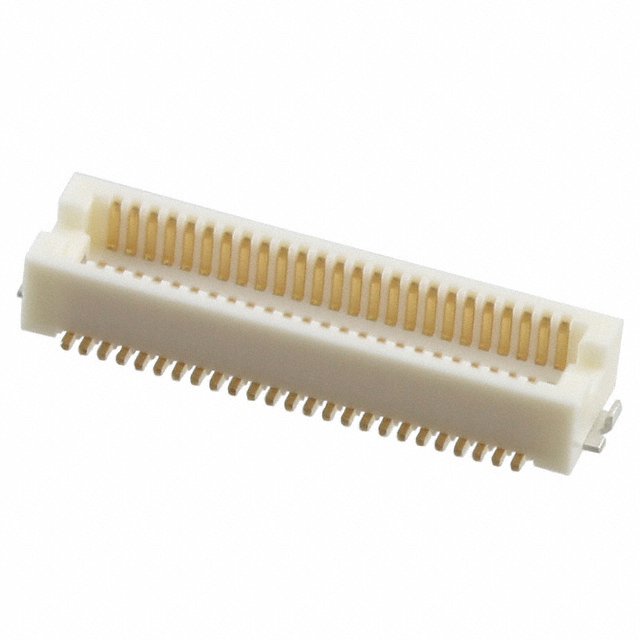

描述 0.5 mm Hirose 表面安装板对板管座，带凸轮 - DF12D 系列DF12 系列直向、SMT 安装、超微型板对板、双排引脚管座连接器，具有 0.5mm 触点节距，提供各种堆叠高度。 这些 0.5mm 印刷电路板安装双排引脚管座连接器具有 UL94V-0 聚酰胺主体和镀金触点。 这些 DF12D 表面安装板对板管座连接器具有金属坚固件，用于板固定。DF12 表面安装管座和插座连接器配接后的堆叠高度： **DF12(3.0)-xxxx-xxxx** 堆叠高度为 3mm** DF12(3.5)-xxxx-xxxx** 堆叠高度为 3.5mm** DF12(4.0)-xxxx-xxxx** 堆叠高度为 4.0mm** DF12(5.0)-xxxx-xxxx** 堆叠高度为 5.0mm 如果未引起括号中的数字，则堆叠高度将为 3.5 至 5.0mm。 ### 0.5mm 板到板 - HiroseCONN HEADER 50POS 3MM SMT 0.5MM

数据手册 --

制造商 Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount

封装 SMD -

引脚间距 500 µm 500 µm

触点数 50 50

极性 Male -

触点电镀 Gold -

额定电流 300 mA -

绝缘电阻 500MΩ @100VDC -

排数 2 2

易燃性等级 UL 94 V-0 -

针脚数 50 50

接触电阻 <50mΩ @100mA -

额定电流(Max) 0.3 A -

额定电压(Max) 50 VAC -

额定电压 50 VAC -

接触电阻(Max) 50 mΩ -

长度 14.7 mm 14.7 mm

宽度 3.8 mm 3.8 mm

高度 2.3 mm 2.3 mm

封装 SMD -

引脚间距 500 µm 500 µm

外壳颜色 Beige -

触点材质 Phosphor Copper -

工作温度 -45℃ ~ 125℃ -

外壳材质 Plastic -

产品生命周期 Active Obsolete

包装方式 Tape & Reel (TR) Bulk

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC -

REACH SVHC版本 2014/06/16 -
