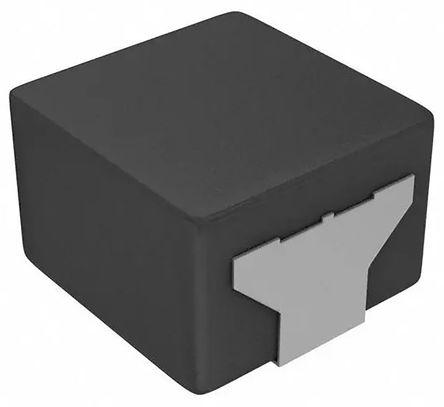

ETQP4MR68KVK、IHLP3232CZERR68M11对比区别
型号 ETQP4MR68KVK IHLP3232CZERR68M11
描述 ETQP4M 系列薄型扼流线圈Panasonic ETQP4M 扼流线圈是薄型、紧凑型解决方案。 ETQP4M 扼流线圈由金属合成芯技术制成，高度可靠，高温耐受性高达 +155°C。 铁合金磁性材料的使用可确保高偏置电流，同时绕组的低 RDC 和线芯的低涡流损失能够实现高效率。 这些扼流线圈具有低音频（蜂鸣）噪声。 这些扼流线圈设计用于汽车应用和恶劣条件，具有高抗振性。### 特点表面安装设计 薄型 在宽温度范围内的电感稳定性极佳 高效 出色的耐热性 高偏置电流 ### 产品应用信息ETQP4M 系列具有 AEC-Q200 资格，适用于汽车应用。 建议将这些扼流线圈作为噪声过滤器，用于需要峰值电流处理能力和高温操作的驱动电路中。 其他合适的应用包括直流/直流降压转换器和升压转换器。 ### 标准AEC-Q200### Panasonic 非标准 SMT 电感器（扼流圈）功率电感(SMD), 680 nH, 20 A, 屏蔽, 15.2 A, IHLP-3232CZ-11系列, 8.64mm x 8.18mm x 3mm
数据手册 --
制造商 Panasonic (松下) VISHAY (威世)
分类 贴片电感电感
封装 SMD Non Standard
引脚数 2 -
额定电流 - 20 A
容差 ±20 % ±20 %
电感 680 nH 680 nH
自谐频率 - 59 MHz
产品系列 ETQP4M IHLP
电感公差 ±20 % ±20 %
测试频率 0.1 MHz 100 kHz
电阻(DC） 0.00321 Ω ≤3.99 mΩ
工作温度(Max) 155 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃
电阻(DC Max) 0.00319 Ω 0.00399 Ω
高度 4 mm 3 mm
封装 SMD Non Standard
长度 8.5 mm -
产品生命周期 Unknown Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
最小包装 1000 -
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 - Lead Free
工作温度 -55℃ ~ 155℃ -
