CM453232-821JL、ELJ-FB821JF、PM40-821K对比区别

高亮显示差异参数

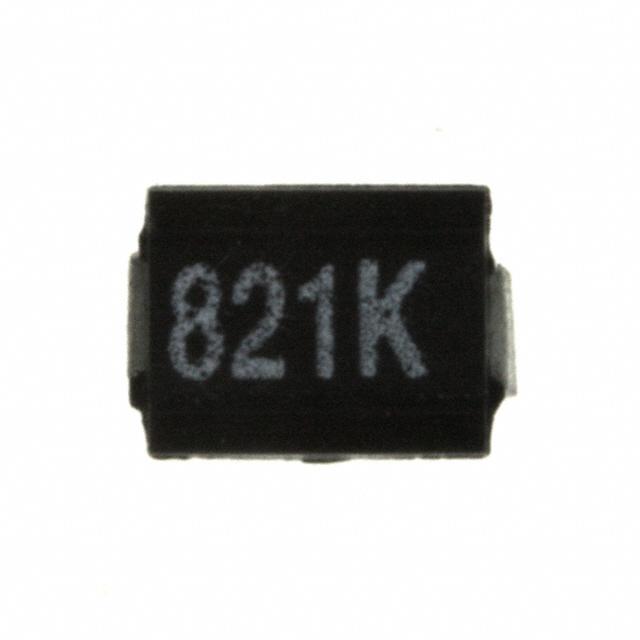

型号 CM453232-821JL ELJ-FB821JF PM40-821K

描述 1812 820uH ±5% 30mAInductor General Purpose Chip Molded Wirewound 820uH 5% 100kHz 30Q-Factor Ferrite 45mA 45Ω DCR 1812 T/R1812 820uH ±10% 30mA

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Panasonic (松下) Bourns J.W. Miller (伯恩斯)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装(公制) 4532 4532 4832

封装 1812 1812 1812

额定电流 30.0 A 45 mA 30 mA

容差 - ±5 % ±10 %

电感 820 µH 820 µH 820 µH

自谐频率 2.50 MHz 2.4 MHz 2 MHz

Q值 30.0 30.0 30.0

电感公差 ±5 % ±5 % ±10 %

测试频率 796 kHz 100 kHz 796 kHz

电阻(DC） 35 Ω ≤45 Ω ≤45 Ω

电阻 - 45.0 Ω -

共振频率 - 2.40 MHz -

屏蔽 - No -

电阻(DC Max) 137 mΩ - -

长度 4.5 mm 4.5 mm 4.50 mm

宽度 3.2 mm 3.2 mm 3.20 mm

高度 3.2 mm 3.2 mm 3.20 mm

封装(公制) 4532 4532 4832

封装 1812 1812 1812

工作温度 -40℃ ~ 100℃ -20℃ ~ 85℃ -55℃ ~ 125℃

产品生命周期 Active Unknown Obsolete

包装方式 Tape & Reel (TR) Cut Tape (CT) -

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 - No SVHC -
