0514411293、FH12A-12S-0.5SH(55)、10051922-1210ELF对比区别

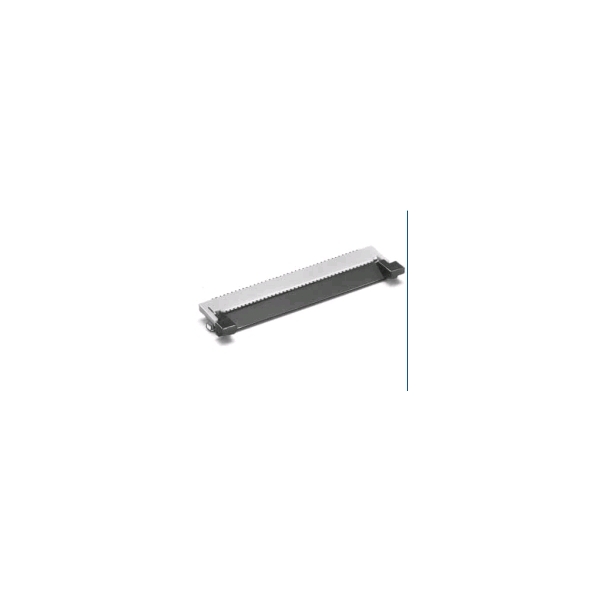

型号 0514411293 FH12A-12S-0.5SH(55) 10051922-1210ELF
描述 Conn FFC/FPC Connector SKT 12POS 0.5mm Solder RA SMD Embossed T/RHirose FH12 系列 0.5 mm FPC/FFC 连接器FH12 系列 ZIF（零插入力）FPC/FFC 连接器，具有 0.5mm 节距。 这些 FPC 连接器具有单触式旋转 ZIF 执行器，易于操作。 执行器完全闭合后，可发出咬合咔哒声，以确认完成配接。 FH12 系列 FPC/FFC 连接器具有单触式 ZIF 旋转执行器，与带滑动锁定机制的型号相比，在印刷电路板上占用的空间较小，从而可实现高密度安装。 这些 FH12 系列 FPC/FFC 连接器提供底部触点配置 (FH12) 或顶部触点配置 (FH12A)。### 特点和优势单触式旋转 ZIF 执行器 接触咬合，以确认配接 印刷电路板节省空间的设计 支持高密度安装 顶部和底部安装触点配置 ### 应用适用于各种应用，如手机、GPS、笔记本电脑、数据终端、LCD TV、数码相机和摄影机及其他连接到 LCD 的小型手持式设备 ### 0.5mm FPC/FFC - HiroseAMPHENOL FCI 10051922-1210ELF 连接器, FFC/FPC, 12路, 1排
数据手册 ---
制造商 Molex (莫仕) Hirose Electric (广濑) FCI Electronics (法马通)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - SMD -
引脚间距 - 500 µm 500 µm
触点数 12 12 12
额定电流 0.5 A 500 mA 0.5 A
绝缘电阻 - >500MΩ @100VDC 100 MΩ
排数 1 1 1
针脚数 12 12 12
拔插次数 20 20 20
额定电流(Max) 0.5A/触头 0.5 A 0.5A/触头
工作温度(Max) - 70 ℃ 85 ℃
工作温度(Min) - -40 ℃ -55 ℃
额定电压(Max) - 50 VAC -
额定电压 50 V 50 V 50 V
接触电阻(Max) 40 mΩ 50 mΩ 30 mΩ
极性 - - Female
触点电镀 - - Gold
长度 - 10.5 mm 8.5 mm
宽度 - 6.2 mm 3.4 mm
高度 1.1 mm 2 mm 1.3 mm
封装 - SMD -
引脚间距 - 500 µm 500 µm
外壳颜色 Beige Beige Natural
触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy
工作温度 -20℃ ~ 85℃ -40℃ ~ 85℃ -55℃ ~ 85℃
外壳材质 - Plastic -
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/06/15
ECCN代码 - EAR99 EAR99
