90151-2116、SSW-108-01-G-D、2214S-16SG-85对比区别

高亮显示差异参数

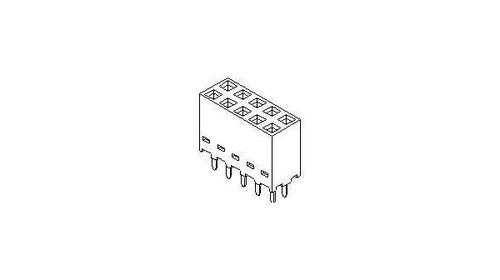

型号 90151-2116 SSW-108-01-G-D 2214S-16SG-85

描述 2.54毫米（ .100 ）间距C-电网III ™PC板连接器，双排，垂直， 16电路 2.54mm (.100) Pitch C-Grid III™ PC Board Connector, Dual Row, Vertical, 16 CircuitsSAMTEC  SSW-108-01-G-D  板至板连接, 双路, SSW系列, 16 触点, 插座, 2.54 mm, 通孔安装, 2 排MULTICOMP  2214S-16SG-85  板至板连接, 垂直, 2214S系列, 16 触点, 插座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 Molex (莫仕) Samtec (申泰电子) Multicomp

分类 板对板连接器板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 - 2.54 mm -

触点数 16 16 16

极性 Male Female Female

触点电镀 Tin Gold Gold

额定电流 3 A 5.7A/触头 3.00 A

排数 2 2 2

针脚数 16 16 -

接触电阻 - 10.0 mΩ 20.0 mΩ

拔插次数 - 100 -

额定电流(Max) 3A/触头 4.7A/触头 -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

额定电压 350 V 550 VAC -

接触电阻(Max) - 10 mΩ -

额定电压(AC) - - 250 V

绝缘电阻 - - 1.00 GΩ

易燃性等级 - - UL 94 V-0

灼热丝测试标准 Non-Compliant - -

无卤素状态 Not Low Halogen - -

方向 Vertical - -

电路数 16 - -

额定电压(Max) 350 V - -

长度 20.32 mm 20.83 mm -

宽度 8.5 mm 4.95 mm -

高度 5.8 mm 8.51 mm -

引脚间距 - 2.54 mm -

外壳颜色 Black Black -

颜色 - Black -

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -

外壳材质 - Plastic -

产品生命周期 Active Active Unknown

包装方式 Tube Bulk -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/06/15 2015/12/17
