IMC1812ER820J、IMC1812ES820J、ELJ-FB820JF对比区别

高亮显示差异参数

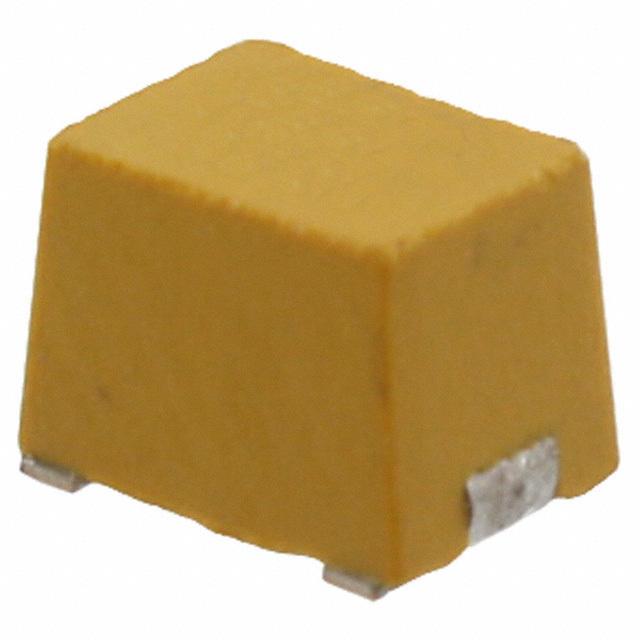

型号 IMC1812ER820J IMC1812ES820J ELJ-FB820JF

描述 Ind Chip Molded Wirewound 82uH 5% 2.52MHz 50Q-Factor Powdered Iron 120mA 1812 T/RInd Chip Molded Wirewound 82uH 5% 2.52MHz 50Q-Factor Powdered Iron 120mA 1812 T/R固定电感器 1812 82uH 5% 110 mA 5.9ohm Wirewound

数据手册 ---

制造商 Vishay Dale (威世达勒) Vishay Dale (威世达勒) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 4832 4832 4532

封装 1812 1812 1812

引脚数 - - 2

额定电流 120 mA 120 mA 110 mA

容差 ±5 % ±5 % ±5 %

自谐频率 8 MHz 8 MHz 7.5 MHz

测试频率 2.52 MHz 2.52 MHz 100 kHz

电阻(DC） ≤7 Ω ≤7 Ω ≤5.9 Ω

电感 - - 82 μH

Q值 - - 40.0

电阻 - - 5.90 Ω

共振频率 - - 7.50 MHz

屏蔽 - - No

工作温度(Max) - - 85 ℃

工作温度(Min) - - -20 ℃

电阻(DC Max) - - 5.9 Ω

长度 4.5 mm 4.5 mm 4.5 mm

宽度 3.2 mm 3.2 mm 3.2 mm

封装(公制) 4832 4832 4532

封装 1812 1812 1812

高度 - - 3.2 mm

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -20℃ ~ 85℃

产品生命周期 Active Active Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC
