ADP1872ARMZ-0.3-R7、ADP1882ARMZ-1.0-R7、ADP1873ARMZ-0.3-R7对比区别

高亮显示差异参数

型号 ADP1872ARMZ-0.3-R7 ADP1882ARMZ-1.0-R7 ADP1873ARMZ-0.3-R7

描述 DC DC Cntrlr Single-OUT Sync Step Down 2.75V to 20V Input 10Pin MSOP T/R同步电流模式恒定导通时间， PWM降压控制器 Synchronous Current-Mode with Constant On-Time,PWM Buck Controller降压型 2.75V~20V 300kHz

数据手册 ---

制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 10 10 10

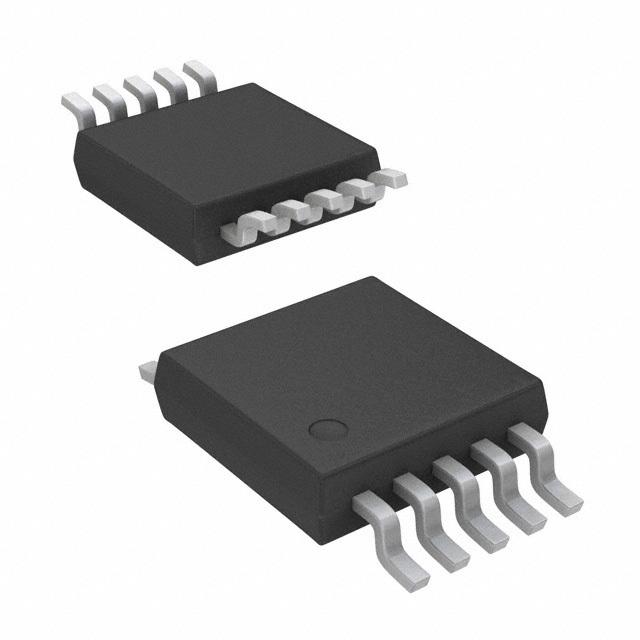

封装 MSOP-10 MSOP-10 TFSOP-10

输出接口数 1 1 1

输出电压 0.6 V 0.8 V -

输出电流 25 A 25 A 25 A

供电电流 70.0 mA 70.0 mA 70.0 mA

上升时间 - 25 ns -

开关频率 300 kHz 1 MHz 300 kHz

占空比 84 % 45 % 84 %

最大占空比 84 % 0.45 0.84

下降时间 - 16 ns -

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 2.75V ~ 20V 3V ~ 20V 2.75V ~ 20V

电源电压(Max) 20 V 20 V -

电源电压(Min) 2.75 V 2.75 V -

输入电压 13 V 2.9V ~ 20V -

输入电压(Max) 20 V - 20 V

输入电压(Min) 2.75 V - 2.75 V

频率 300 kHz - -

电源电压(DC) 20.0V (max) - -

输入电压(DC) 13.0 V - -

长度 3 mm 3 mm -

宽度 3 mm 3 mm -

高度 0.85 mm 0.85 mm -

封装 MSOP-10 MSOP-10 TFSOP-10

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/12/17 2015/12/17 -

ECCN代码 - EAR99 -
